لوله های ساختمانی خط گالوانیزه گرم گالوانیزه با فولاد کم کربن / اندازه سفارشی

لوله های ساختمانی خط گالوانیزه گرم گالوانیزه با فولاد کم کربن

معرفی:

گالوانیزاسیون داغ شیب یک روش کارآمد برای نگهداری فلز از خوردگی است، محصولاتی که به طور گسترده در ساختار فولاد در صنایع مختلف مورد استفاده قرار می گیرند. زنگ زدگی قطعات فولادی را به 450 درجه سانتیگراد روی کوره مایع روی رقیق کنید، روی روی سطح فولاد بخورید تا فلز ضد خوردگی را تحمل کند.

Ⅳ.Technological روند
1. شستشو فرآیند فن آوری گالوانیزه

2. عملکرد عملیات کاملا عملی اتوماتیک

2.1 عمل جرثقیل دستی به موقعیت بارگیری، و دستی در گروه آویزان، سیگنال هنگام تکمیل؛

2.2 آماده سازی قبل از آماده سازی کامل تجهیزات بلبرینگ گالوانیزه قطعه کار آسان به مخزن گریس، مخزن شستشو، مخزن اسید و مخزن شستشو به طور متوالی، و سپس به منطقه تخلیه؛

2.3 کارخانه در ناحیه تخلیه بعد از اینکه با مواد کمکی هدایت می شود به داخل سبد بارگیری وارد می شود، قطعه کار با تخلیه ماشین به مایع روی برداشته می شود.

2.4 غوطه ور شدن به مایع روی توسط سیستم غوطه ور شدن روی، توسط سانتریفیوژ و سانتریفیوژ پس از برآورده شدن زمان غوطه ور شدن و سپس حرکت به منطقه تخلیه؛

2.5 قطعه کار را به روی انفجار روی، خنک کننده و انعقاد قرار دهید.
2.6 در نهایت به کمربند تسمه نقاله، پس از آزمایش گذاشته شود.

Ⅴ. خط تولید خط تولید، عملکرد و پارامترها

1) سیستم انتقال خودکار اتوماتیک

1. عملکرد تجهیزات و پیکربندی جزء

1.1 جرثقیل جرثقیل جتینی جرثقیل جابجایی در اتاق پلاستیکی قبل از درمان است که بین دو طرف مخزن حرکت می کند.

پارامترهای تجهیزات:

① موتور اصلی: L31m (طول دو ریل) * W2.3 (فاصله دو مرکز ریل) * H4.5m (امکانات کمکی اطراف آن)

② خط کش نوعی جرثقیل مجهز به تک قطب: 1set، سطح حرکت V = 6-15m / min (کنترل فرکانس)، عمل جابجایی V = 5-15m / min (کنترل فرکانس)، ارتفاع بلند 3200mm، کیفیت بالابری 1000kg (حاوی قطب، پایه و وزن قطعه)

③ زمان اجرا: 10min (بیش از 10min می توانید تنظیم کنید)

④ بالا بردن مواد بارگیری erector 1m است

1.2 سبد و وسایل نقلیه کمکی:

اندازه: 6500mmx700mm

قدرت: 18 کیلو وات

1.3 تخلیه نقاله

اندازه: 3000mmx700mm

قدرت: 12 کیلو وات

2) تجهیزات، پیشگیری از خوردگی تسهیلات.

1. ضد خوردگی مخزن:

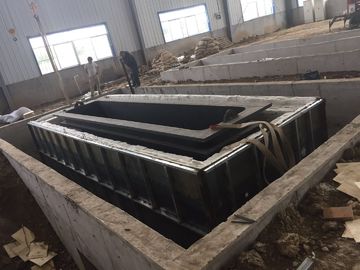

ساختار مخزن: پایه بتن را روی زمین بسازید و بتن پیش تعیین شده برای استفاده خارجی تقویت می کند.
پارامترهای مخزن

2. سیستم توزین:
کنترل اتوماتیک، حداکثر 100 کیلوگرم / سبد، دقیق ± 2 کیلوگرم است
3. سیستم قرار دادن در گلدان
تمام تجهیزات، زمان ورود به گلدان، 1 سبد / دقیقه (در زمان غوطه وری اجازه می دهد تا فرض شود)
4. سیستم غوطه وری در گلدان:
تجهیزات انتقال، کنترل زمان غوطه وری با توجه به ضریب تولید.
5. خارج از سیستم سانتریفیوژ سانتریفیوژ
تجهیزات کامل، کنترل اتوماتیک، با عملکرد خودکار سانتریفیوژ
6. سیستم چرخش گالوانیزه سبد:
چرخش سبد را با توجه به ضرب و شتم به طور خودکار کنترل کنید
بالاتر از توان کل 20 کیلو وات است
4) بعد از درمان:
1. سیستم روی انفجار:
بارگیری و بارگیری مواد به طور خودکار، قدرت 2 کیلو وات است
2. سیستم خنک کننده:
بارگیری و بارگیری مواد به طور خودکار، قدرت 2 کیلو وات است
3. سیستم Passivation:
بارگیری و بارگیری مواد به طور خودکار، قدرت 2 کیلو وات است
4. سیستم اسپین خشک کردن:
بارگیری و بارگیری مواد به صورت خودکار، قدرت 5 کیلو وات است

Ⅵ. تجهیزات حفاظت از محیط زیست (گرد و غبار روی، فاضلاب و زباله اسید)
1. سیستم خنک کننده اسید هیدروکلریک و سیستم تصفیه پساب
مخلوط اسید هیدروکلریک من عمدتا از مخزن شستشوی اسید و بخار مخزن شار مخلوطی از گاز و گاز بخار است.
طراحی تکنولوژی 1.1

نمودار جریان فرآیند جذب غبار اسیدی
1.2 توضیحات دستگاه:
1.2.1 اتاق اسفنج مهار اسید: اندازه حدود 16500 * 2500 * 3000 میلی متر است

Ⅰ.Production خط فن آوری نکات کلیدی:
این پروژه شامل سه سیستم است: گالوانیزه اتوماتیک گرمایی، سیستم کنترل محیط زیست، سیستم لجستیکی، پروژه کل بر اساس حفاظت از محیط زیست، صرفه جویی در انرژی و کاهش نیروی انسانی است.
فن آوری کلیدی:
پروژه 1A از حفاظت از محیط زیست کاملا اتوماتیک گالوانیزه گرم خط تولید
2. سیستم کنترل اتوماتیک لجستیک می تواند تنظیمات زمان واقعی را با توجه به ضریب تولید انجام دهد، از منابع به طور موثر استفاده کند.
3. کوره انرژی تمیز برای گرمایش دیگ بخار را می گیرد، کنترل حرارت اتوماتیک را کنترل می کند، عمر مفید دیگ روی را افزایش می دهد
4. جمع آوری گاز پساب بسته شده، درمان متمرکز و تخلیه استاندارد، انتشار صفر.

Ⅱ پارامترهای فنی
1. اندازه گلدان روی: گلدان غیر آهنی، گلدان سرامیکی 4 × 1 × 1m، ظرفیت حدود 26t است.
2. خروجی: 1000 تن در سال
3. نوع گرمایش: گرمایش الکتریکی
تغییرات 4.Work: 3 تغییر (8 ساعت / تغییر، سال کار 300 روز، 3 تغییر، زمان کار روزانه 20 ساعت)
5. طرح بندی: شکل حلقه، سه نقطه در طول 6.5 متر، طول 36.4 متر، جزئیات در طرح طرح است.
6. برق و آب
6.1 قدرت حداکثر تجهیزات الکتریکی حدود 500 کیلووات است.
6.2 تولید به طور متوسط ​​1ton نیاز به 0.01m ³ آب، فشار نمی تواند پایین تر از 0.2MPa.
6.3 سطح آب PH 6.5 تا 8 است، آب شیرین، آب رودخانه یا آب چاه قابل پذیرش است، به طور عمده برای مصرف مکمل در طول تولید.
7. سیستم تصفیه محیط زیست: گازهای زائد و درمان جامد برای تولید سالم.
8. هوای فشرده: فشار خون 0.6Mp / cm ² ، تقاضای هوا 6m ³ / h.

ساختار اتاق مهر و موم شده: ورق رزین مصنوعی پروفیل بر روی قاب ساختاری فولاد، می تواند ضد خوردگی بیش از بیست سال را تحقق بخشد، بشقاب اتاق مهر و موم سفارشی فقط در شرکت ما است. پنجره های شفاف را روی دیوار اتاق مهر و موم قرار دهید، کارگران سودمند هستند که روی پلت فرم ساخت فولاد قرار دارند تا وضعیت کار را ببینند و کار کنند. نصب دیگ بخار در یک طرف دیواره مخزن اسکیت و فاصله تا زمین 2.5 متر است، مه مهار اسید اسکورب مهار اسید با فن تهیه پیش نویس.

پارامترهای طراحی برج 1.2.2:

مخزن شستشوی غبار اسید دود اسید در مهار اسید مهار اسید مهار تولید می شود. 3 مجموعه سیستم جمع آوری تولید مخلوط اسید با توجه به ظرفیت واقعی امکانات، دوباره از طریق اسپری نمک قلیایی و پاک کردن سیستم شستشو برای تمیز کردن آن.

فنر سانتریفوژ پلاستیکی تقویت شده با فیبر شیشه ای

ظرفیت انفجار: 13000 متر مکعب در ساعت

فشار باد: 2600pa

نرخ کار: 15 کیلو وات

b. مخزن برای تمیز کردن غبار اسید

ظاهر تجهیزات: Φ1.8m × 5.1m

ماده: ص

حجم پردازش: 18000 متر مکعب در ساعت برج خالی برج باد: 1.5 متر / ثانیه

لایه اسپری: زمان تماس با 2 سطح: مقاومت کل: 10 ثانیه

برج خنک کننده: 900 پا

حلقه Raschig، حلقه توپ حلقه ارتفاع: 500 میلی متر (3 سطح)

نسبت مایع گاز: 500: 1

سیگنال پمپ

جریان: 25 متر مکعب در ساعت

بالابر: 24 متر قدرت: 15 کیلو وات (3 ثانیه)

1.3 پیش بینی اثر

غلظت اولیه غبار اسید حدود 43 میلی گرم در متر مکعب است، بعد از بسته شدن پوشش بسته به جذب اسپری آب، پس از تصفیه پساب اسپری جذب گاز اگزوز به جو، کارایی تصفیه غلیظ هیدروکلریک اسید حدود 95 درصد است.

2. سیستم پردازش گرد و غبار روی

فرآیند مدیریت 2.1

توضیحات پروژه 2.2.

از گرد و غبار استخراج شده از اتاق مهر و موم شده به فیلتر کیسه و سپس از طریق مانع از برج و توپ توخالی برای افزایش سطح پوشش گیاه، گرد و غبار پاشش و تصفیه ذرات مضر، رسیدن به اثر خالص

2.3 معرفی تجهیزات:
2.3.1 اتاق دود سالم در خط تولید: 1 مجموعه (8000 × 3700 * 3000 میلی متر)

هر دو طرف ورودي و خروجي مهر و موم شده از پيش ساخته شده، ورق مقاوم در برابر خوردگي را در ساختار فولادي نگه داريد، ويندوز را از هر دو طرف نصب کنيد، مي تواند شرايط اتاق مهر و موم را ببيند. آب شستشو همانند است، به منظور جلوگيري از تبخير رطوبت باعث فرسايش تجهيزات .

2.3.2 جمع کننده گرد و غبار کیسه پالس جت خاموش

مولفه های:

محاسبه حجم هوا: 7200 متر مکعب ³ / ساعت منطقه فیلتر: 120 ㎡

نرخ فیلتر: 1m / min مقاومت ابزار: 1200-1500Pa

تسهیلات منفی فشار: 5000Pa

2.3.3 فن پیشرو induced

فنر سانتریفوژ مقاوم در برابر حرارت بالا را انتخاب کنید، یک مجموعه، سرعت کار 11 کیلو وات، ظرفیت بارگیری: 7200 متر ³ / ساعت است.

2.3.4 شلنگ هوا: با توجه به ساختار ساختمان کارخانه برای تعیین (اشاره به طرح پردازش)

2.3.5. پس از پردازش، غلظت گرد و غبار (پودر) ≤120mg / m ³

Ⅶ طراحی برق

1. پروژه سیستم TN-C-S را کنترل می کند.
2. طراحی پایه خوب، با اقدامات محافظتی الکتریکی نظیر اتصال کوتاه، اضافه بار، نشت. اصل طراحی سیم به طور جداگانه جریان جاری و ضعیف جریان.
3. شروع، توقف، کنترل، و در عین حال جریان، ولتاژ، در حال اجرا، دستورالعمل را متوقف کند.
کابل مقاوم در برابر حرارت 4.he.

خدمات Ⅷ.Technology

1. طرح طراحی برای گالوانیزه گرم: نمودار تکنولوژی برای گالوانیزه گرم به جز کارگاه.

2. ارائه مواد، تجهیزات، طراحی برق، ساخت، نصب و ساخت و ساز برای کل خط تولید. کارگاه و تجهیزات عمومی از مطالعه حذف می شوند.

3. ارائه اشکال زدایی به طور کلی در خط تولید و آموزش مردم.

Ⅲ طرح بندی سیستم
1. توضیحات طرح
1.1 محاسبه عقلانیت هر تانک گالوانیزه گرم و بارگیری و تخلیه قطعه کار، کل خط تولید خط 1، 6/6 متر، طرح کارخانه را در بر می گیرد. بارگذاری * تخلیه در داخل، مواد خام و محصولات تمام شده و در سراسر اتصال در داخل، تجهیزات اصلی گالوانیزه گرم در یک در سراسر (جزئیات در CAD)
1.2 کار برداشت و بارگیری Manaully، عملیات دیگر تمام اتوماتیک اجرا می شود.
1.3 همه تجهیزات اتوماتیک عملیات دستی / اتوماتیک را تنظیم می کنند.
2. نمودار طرح هواپیما
