توضیحات محصول

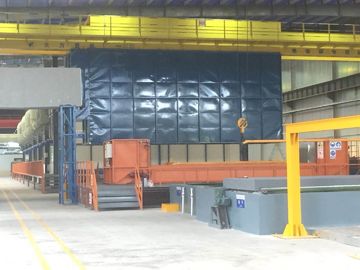

خط تولید لوله گالوانیزه گرم خط تولید لوله گالوانیزه گرم با ولتاژ محلی مشتریان





برنامه کاربردی محصول

گالوانیزه گرم یک روش کارآمد برای جلوگیری از خوردگی فلز است، محصولاتی که به طور گسترده در تاسیسات سازه های فولادی در صنایع مختلف استفاده می شود.قطعات فولادی زنگ زده را در کتری مایع روی مذاب 450 درجه سانتیگراد قرار دهید، روی سطح قسمت فولادی را بچسبانید تا فلز ضد خوردگی شود.



  • فن سانتریفیوژ پلاستیکی تقویت شده با الیاف شیشه
  • ظرفیت انفجار: 13000 متر مکعب در ساعت
  • فشار باد: 2600pa
  • سرعت کار: 15 کیلو وات
  • b. مخزن برای تصفیه غبار اسیدی
  • ظاهر تجهیزات: Φ1.8 × 5.1 متر
  • مواد: pp
  • حجم پردازش: 18000 متر مکعب در ساعت سرعت باد برج خالی: 1.5 متر بر ثانیه
  • لایه اسپری: 2 سطح زمان تماس: مقاومت کل: 10 ثانیه
  • برج تصفیه: 900 پا
  • حلقه Raschig، ارتفاع پرکننده حلقه کمرنگ: 500 میلی متر (3 سطح)
  • نسبت مایع گاز: 500:1
  • ج.پمپ گردشی
  • جریان: 25 متر مکعب در ساعت
  • بالابر: 24 متر قدرت: 15 کیلووات (3 مجموعه)



ویژگی های اصلی

1) می توان آزادانه با توجه به نیاز سفارشی کرد.سطح اتوماسیون می تواند تمام اتوماتیک، نیمه خودکار، دستی ساده باشد.

2) اتخاذ قطعات پیشرفته برندهای معروف دنیا در قطعات الکتریکی مانند زیمنس، شیدر، دلیکس، امرون، ال جی و غیره.

3) مجهز به دستگاه جذب غبار اسید، گردگیر دود سفید، دستگاه جمع آوری گرد و غبار روی، سیستم تصفیه فاضلاب و اسید زباله، بدون انتشار آلودگی.

4) زمینه کاربرد گسترده، مانند متالورژی، ساخت و ساخت و ساز، مهندسی ترافیک، مکانیزم و صنعت خودرو و غیره.

5) فرآیند گالوانیزه ما که توسط مهندسین با تجربه ما طراحی شده است، یکنواختی لایه گالوانیزه فولادی را تضمین می کند و دارای مقاومت در برابر خوردگی و مقاومت چسبندگی خوبی است، فناوری بالغ مورد تایید و مطلوب صنعت گالوانیزه فعلی است.







Ⅰ. نکات کلیدی فناوری خط تولید:
این پروژه از سه سیستم، گالوانیزه گرم اتوماتیک، سیستم کنترل محیطی، سیستم لجستیکی، کل پروژه مبتنی بر حفاظت از محیط زیست، صرفه جویی در مصرف انرژی و کاهش نیروی انسانی است.
تکنولوژی کلیدی:
1. پروژه خط تولید گالوانیزه گرم حفاظت از محیط زیست کاملاً اتوماتیک
2. سیستم کنترل لجستیکی خودکار، می تواند در تنظیم زمان واقعی با توجه به ضربان تولید، استفاده از منابع کارآمد.
3. کوره انرژی پاک را برای گرم کردن دیگ روی، کنترل خودکار دمای کوره، افزایش عمر مفید دیگ روی استفاده می کند.
4. کل مجموعه گازهای زباله بسته، استاندارد تصفیه و تخلیه متمرکز، انتشار صفر.


Ⅱ.پارامترهای فنی
1. اندازه گلدان روی: گلدان غیر آهنی، گلدان سرامیکی 4 × 1 × 1 متر، ظرفیت حدود 26 تن است.
2. خروجی: 1000 تن در سال
3. نوع گرمایش: گرمایش الکتریکی
4. شیفت کاری: 3 شیفت (8 ساعت / شیفت، زمان کار سال 300 روز، 3 شیفت، زمان کار روزانه 20 ساعت)
5. Layout: شکل حلقه، سه در سراسر دهانه 6.5 متر، طول 36.4 متر است، جزئیات در طرح طرح.
6. برق و آب
6.1 حداکثر توان تجهیزات الکتریکی حدود 500 کیلووات است.
6.2 در تولید 1 تن به طور متوسط ​​0.01 میلیون نیاز دارد3آب، فشار نمی تواند کمتر از 0.2MPa باشد.
6.3 سطح PH آب 6.5 تا 8 است، آب لوله کشی، آب رودخانه یا آب چاه قابل پذیرش است، عمدتاً برای مصرف مکمل در طول تولید.
7. سیستم تصفیه حفاظت از محیط زیست: گاز زباله و تصفیه جامد زباله برای تولید سالم.
8. هوای فشرده: فشار خون 0.6Mp/cm2، تقاضای هوا 6 متر3/h.

Ⅲ.طرح بندی سیستم
1. توضیحات طرح
1.1 با توجه به منطقی بودن هر مخزن گالوانیزه گرم و بارگیری و تخلیه قطعه کار، کل خط تولید 1 عرض، 6.5 متر، طرح کارخانه را اتخاذ می کند. بارگیری * تخلیه در یک عرض، مواد اولیه و محصولات نهایی و در سراسر اتصال در یک عرض، تجهیزات گالوانیزه گرم اولیه در یک واحد. در عرض. (جزئیات در CAD)
1.2 بارگیری و تخلیه دستی قطعه کار، عملیات دیگر همه به صورت خودکار اجرا می شوند.
1.3 همه تجهیزات اتوماتیک تنظیم شده اند و عملکرد دستی / اتوماتیک دارند.
2. نمودار طرح صفحه





Ⅳ.فرایند تکنولوژیکی
1. فرآیند فن آوری گالوانیزه گرم

2.عمل فرآیند عملیات کاملاً خودکار

2.1 کارکرد جرثقیل دستی تا موقعیت بارگیری، و به صورت دستی در گروه آویزان می شود، هنگام تکمیل سیگنال می دهد.

2.2 تجهیزات گالوانیزه غلتکی تمام اتوماتیک قبل از عملیات، قطعه کار را به صورت متوالی به مخزن چربی زدایی، مخزن شستشو، مخزن اسید و مخزن فلاکس بالا می برد، سپس در منطقه تخلیه قرار می دهد.

2.3 کار در منطقه تخلیه وارد سبد بارگیری می شود پس از اینکه توسط مواد کمکی به گذرگاه خشک کردن هدایت می شود، قطعه کار با دستگاه تخلیه در مایع روی بلند می شود.

2.4 غوطه ور شدن در مایع روی از طریق سیستم غوطه وری روی، با سانتریفیوژ و سانتریفیوژ پس از برآورده شدن زمان غوطه وری بلند شده و سپس به منطقه تخلیه منتقل می شود.

2.5 قطعه کار را در انفجار روی، خنک کننده و غیرفعال کردن بریزید.
2.6 در نهایت به تسمه نقاله تخلیه بریزید، پس از آزمایش ذخیره کنید.


Ⅴ.تجهیزات اساسی خط تولید، عملکرد و پارامترها

1) سیستم انتقال خودکار در حال اجرا

1. عملکرد تجهیزات و پیکربندی جزء

جرثقیل مسافرتی اتوماتیک نوع دروازه ای 1.1 جرثقیل مسافرتی در اتاق آب بندی پیش تصفیه قرار دارد و بین دو طرف مخزن حرکت می کند.

پارامترهای تجهیزات:

①موتور اصلی: L31m (طول دو ریل) *W2.3 (فاصله مرکز دو ریل) *H4.5m (تاسیسات کمکی اطراف)

② جرثقیل ترشی تک قطبی ریل میانی از نوع دروازه ای: 1 مجموعه، حرکت در سطح V = 6-15 متر در دقیقه (کنترل فرکانس)، عملیات بلند کردن V = 5-15 متر در دقیقه (کنترل فرکانس)، ارتفاع بالابری 3200 میلی متر، کیفیت بالابری≤1000 کیلوگرم (حاوی میله، قفسه و وزن قطعه)

③ زمان اجرای زمین: 10 دقیقه (بالای 10 دقیقه قابل تنظیم است)

④ارتفاع بالابر بارگیری مواد 1 متر است

1.2 واگن مواد کمکی و گالری خشک کن:

اندازه: 6500mmx700mm



قدرت: 18 کیلو وات

1.3 نوار نقاله تخلیه

اندازه: 3000mmx700mm

قدرت: 12 کیلو وات



2) تجهیزات، پیشگیری از خوردگی تاسیسات.

1. ضد خوردگی مخزن:
ساختار مخزن: پایه بتنی را روی زمین ایجاد کنید و لنگرهای از پیش تعیین شده را برای استفاده خارجی تقویت کنید.
پارامترهای مخزن:

نام کم نور (L*W*Hmm) تعداد تابع
مخزن چربی زدایی 1580*700*1000 6 مجموعه روغن و زنگ زدگی را پاک کنید
مخزن اسید 1580*700*1000 3 مجموعه زنگ زدگی را از بین ببرید
مخزن شستشو 1580*700*1000 4 مجموعه
مخزن فلاکس 1580*700*1000 1 مجموعه سطح فعال قطعه کار

2. خوردگی پایه تجهیزات
سیستم پردازش شار ضد خوردگی زمین، پایه مخزن پیش تصفیه ضد خوردگی زمین، خنک کننده و غیرفعال کردن مخزن ضد خوردگی زمین.
ضد خوردگی: 5 میلی متر FRP را روی سطح سازه بتنی اعمال کنید
3) دیگ روی و سیستم کنترل گرمایش
1. دیگ روی و سیستم گرمایش:
1.1 دیگ روی
با توجه به اندازه هندسه و خواسته های خروجی قطعه کار گالوانیزه، اندازه مخزن گالوانیزه (طول × عرض × عمق × ضخامت): 4000×1000×1000×300، مقاومت در برابر دمای بالا قابل ریخته گری یک بار ریخته گری برای تشکیل دیگ روی، ظرفیت حدود 18 تن است. ، ته گرد.مدت گارانتی آن 4 سال، استفاده معمولی است

1.2 تجهیزات گرمایش مخزن روی: برای برآوردن نیاز تولید و در نظر گرفتن سرعت روی مذاب، بارگیری حدود 324 کیلووات محاسبه شده است.این تجهیزات از میله گرمایش ویژه گالوانیزه ساخته شده توسط میله کاربید سیلیکون پیشرفته بین المللی، راندمان گرم بالا، عمر طولانی، جایگزینی کامل گرمایش سیم مقاومت پوشش محافظ لوله کوارتز قدیمی استفاده می کند.هر بخاری 18 کیلووات، 380 ولت، اتصال Y، مجموعا 18 گروه است.هر بخاری از ماژول SSR استفاده می کند، دمای ابزار کنترل هوشمند توسط محل اقامت خودکار.کنترل بالا دقیق، بدون مشکل، بدون تعمیر و نگهداری.

1.3 گرمایش مخزن شار
سیستم گرمایش الکتریکی گردش داخلی.
مشخصات و پارامترهای فنی:

جریان نامی: 40 تا 50 متر3دمای گرمایش در ساعت: 75 ℃
داخل و خارج از قطر: φ25 ~ φ50


2. سیستم توزین:
کنترل خودکار، حداکثر 100 کیلوگرم / سبد، دقت ± 2 کیلوگرم است
3. سیستم قرار دادن در قابلمه
کل تجهیزات، زمان در گلدان را ضبط کنید، 1 سبد در دقیقه (زیر زمان غوطه وری اجازه می دهد تا فرض کنید)
4. سیستم غوطه وری در گلدان:
تجهیزات انتقال، زمان غوطه وری را با توجه به ضربان تولید کنترل کنید.
5. سیستم سانتریفیوژ خارج از دیگ
تجهیزات کامل، کنترل خودکار، با عملکرد سانتریفیوژ خودکار
6. سیستم چرخش سبد گالوانیزه:
چرخش سبد را بر اساس ضربان به طور خودکار کنترل کنید
بیش از توان کل 20 کیلو وات است
4) پس از درمان:
1. سیستم انفجار روی:
بارگیری و تخلیه مواد به طور خودکار، قدرت 2KW است
2. سیستم خنک کننده:
بارگیری و تخلیه مواد به طور خودکار، قدرت 2KW است
3. سیستم غیرفعال سازی:
بارگیری و تخلیه مواد به طور خودکار، قدرت 2KW است
4. سیستم خشک کردن چرخشی:
بارگیری و تخلیه مواد به طور خودکار، قدرت 5 کیلو وات است


Ⅵ.تجهیزات حفاظت از محیط زیست (گرد و غبار روی، فاضلاب و اسید پسماند)
1. مه اسید هیدروکلریک و سیستم تصفیه گازهای خروجی
غبار اسید هیدروکلریک من عمدتاً از مخزن شستشوی اسید و بخار مخزن شار، مخلوطی از غبار اسید و بخار است.
1.1 طراحی فناوری



نمودار جریان فرآیند جذب غبار اسیدی
1.2 توضیحات دستگاه:
1.2.1 مه اسیدی اتاق مهر و موم شده: اندازه حدود 16500 * 2500 * 3000 میلی متر است





ساختار اتاق مهر و موم شده: صفحه رزین مصنوعی پروفیل چوب روی قاب ساختاری فولادی، می تواند بیش از بیست سال ضد خوردگی را متوجه شود، صفحه اتاق مهر و موم شده سفارشی فقط در شرکت ما است.با قرار دادن پنجره شفاف بر روی دیوار اتاق مهر و موم شده، این به نفع کارگرانی است که بر روی سکوی سازه فولادی قرار دارند تا شرایط کار را مشاهده و کار کنند.دودکش را در یک طرف دیوار مخزن اسید نصب کنید و فاصله تا زمین به ارتفاع 2.5 متر است، برج شستشوی مه اسیدی تا مه اسیدی توسط فن القایی.

1.2.2 پارامترهای طراحی برج تصفیه:

برج شستشوی مه اسیدی مه دودکش اسیدی در مه اسیدی سرپوشیده بسته تولید ترشی می کند.3 مجموعه سیستم جمع آوری تولید غبار اسیدی را با توجه به ظرفیت واقعی تأسیسات جمع آوری می کند، مجدداً از طریق اسپری مشروب قلیایی و سیستم شستشوی تصفیه برای تصفیه آن.







1.3 پیش بینی اثر

غلظت اولیه غبار اسیدی حدود 43 میلی‌گرم بر متر مکعب است، پس از تله بسته به داخل جاذب اسپری آب، راندمان تصفیه غبار اسید هیدروکلریک حدود 95 درصد است، پس از جذب اسپری گاز خروجی به اتمسفر.

2. سیستم پردازش گرد و غبار روی

فرآیند حاکمیت 2.1







2.2. شرح فرآیند:

از فن استخراج گرد و غبار از اتاق مهر و موم شده به فیلتر کیسه و سپس از طریق مانع برج و توپ توخالی برای افزایش سطح درمان استفاده کنید، روش اسپری اتمیزه را اتخاذ کنید و ذرات مضر را فیلتر کنید و به اثر پاکسازی برسید.

2.3 معرفی تجهیزات:
2.3.1 اتاق دود مهر و موم شده در خط تولید: 1 مجموعه (8000 * 3700 * 3000 میلی متر)

هر دو طرف ورودی و خروجی مجموعه مهر و موم شده، صفحه مقاوم در برابر خوردگی را روی سازه فولادی بچسبانید، پنجره ها را در دو طرف نصب کنید، می توانید شرایط اتاق مهر و موم شده را رعایت کنید. آب خنک کننده یکسان مهر و موم شده است، به منظور جلوگیری از تبخیر رطوبت باعث فرسایش تجهیزات می شود. .

2.3.2 جمع آوری گرد و غبار کیسه پالس جت آفلاین

مولفه های:

حجم هوای تخلیه: 7200 متر3منطقه فیلتر / ساعت: 120㎡

نرخ فیلتر: 1 متر در دقیقه مقاومت تسهیلات: 1200-1500 پاسکال

فشار منفی پایدار تاسیسات: 5000Pa

2.3.3 فن پیش نویس القایی

فن سانتریفیوژ القا شده با مقاومت در برابر دمای بالا، 1 مجموعه، سرعت کار 11 کیلووات، ظرفیت حمل و نقل: 7200 متر را انتخاب کنید3/h.

2.3.4 شیلنگ هوا: با توجه به ساختار ساختمان کارخانه برای تعیین (به طرح فرآیند مراجعه کنید)

2.3.5. پس از پردازش، غلظت گرد و غبار (پودر) ≤120mg/m3





Ⅶ.طراحی برق

1. پروژه سیستم کنترل الکتریکی TN-C-S را تصویب می کند.
2. اتخاذ طراحی زمین خوب، با اقدامات حفاظتی الکتریکی مانند اتصال کوتاه، اضافه بار، نشتی. اصل طراحی سیم به طور جداگانه جریان سنگین و جریان ضعیف.
3. راه اندازی، توقف، کنترل، و در عین حال دستورالعمل های جریان، ولتاژ، در حال اجرا، توقف.
4. کابل مقاوم در برابر حرارت.



Ⅷ.خدمات فناوری

1. ارائه طرح طراحی برای گالوانیزه گرم: نمودار فناوری برای گالوانیزه گرم به جز کارگاه.

2. ارائه مواد، تجهیزات، طراحی برق، ساخت، نصب و ساخت برای کل خط تولید.تجهیزات کارگاهی و عمومی مستثنی هستند.

3. ارائه اشکال زدایی به طور کلی در خط تولید و آموزش افراد.
