صرفه جويي در مصرف انرژي 1580 * 700 * 1000 ميليمتر خط گالوانيزه شونده داغ براي حذف روغن و زنگ

1580 * 700 * 1000 گالوانیزه گرم Dip خط برای حذف روغن و زنگ زدگی

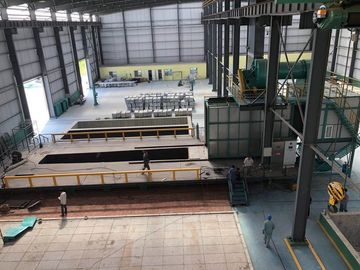

Ⅰ. Ⅰ. Production line technology key points: نکات کلیدی فناوری خط تولید:
این پروژه از سه سیستم تشکیل شده است ، گالوانیزه شدن اتوماتیک شیب گرم ، سیستم کنترل محیط زیست ، سیستم لجستیک ، کل پروژه بر اساس حفاظت از محیط زیست ، صرفه جویی در انرژی و کاهش نیروی انسانی است.
فن آوری کلیدی:
پروژه 1.A از خط تولید گالوانیزه گرم محافظت از محیط زیست به طور کامل خودکار
2. سیستم کنترل لجستیکی خودکار ، می تواند در تنظیم زمان واقعی با توجه به ضرب و شتم تولید ، استفاده از منابع کارآمد استفاده کنید.
3. کوره انرژی تمیز را برای گرم کردن گلدان روی ، کنترل خودکار دمای کوره ، طولانی کردن طول عمر گلدان روی تصویب می کند
4. همه جمع آوری گازهای زباله بسته ، استاندارد تمیز کردن و تخلیه استاندارد ، انتشار صفر.

Ⅱ. Ⅱ. technical parameters پارامترهای فنی
1. اندازه گلدان روی: گلدان غیر آهنی ، گلدان سرامیکی 4 × 1 × 1m ، ظرفیت حدود 26t است.
2. خروجی: 1000t / سال
3. نوع گرمایش: گرمایش الکتریکی
4. شیفت کاری: 3 شیفت (8 ساعت / شیفت ، زمان کار سال 300 روز ، 3 شیفت ، ساعت کار 20 ساعت)
5. چیدمان: شکل حلقه ، سه طول در طول 6.5m ، طول 36.4m ، جزئیات در طرح چیدمان است.
6. برق و آب
6.1 حداکثر توان تجهیزات برقی حدود 500 کیلو وات است.
6.2 به طور متوسط ​​تولید 1ton به 0.01m نیاز دارد³ آب ، فشار نمی تواند کمتر از 0.2MPa باشد.
6.3 سطح PH آب 6.5 تا 8 است ، آب شیر ، آب رودخانه یا آب چاه قابل استفاده است ، به طور عمده برای مکمل مصرف در طول تولید.
7. سیستم تصفیه محیط زیست: پسماند و تصفیه جامد مواد زاید برای تولید سالم.
8. هوای فشرده: فشار خونریزی 0.6Mp / cm²، تقاضای هوا 6m³/ ساعت

Ⅲ. Ⅲ. System layout طرح سیستم
1. توضیحات چیدمان
1.1 با توجه به عقلانیت هر مخازن گالوانیزه گرم و قطعه بارگیری و تخلیه قطعه قطعه ، کل خط تولید 1 طرح ، 6.5 متر ، طرح کارخانه را تصویب می کند. بارگیری * بارگیری در یک سطح ، مواد اولیه و محصولات نهایی و اتصال به یک دستگاه دیگر ، تجهیزات گالوانیزه اولیه اصلی در یک (جزئیات در CAD)
1.2 قطعه کار بارگیری و تخلیه ماناولی ، سایر عملیات همه به صورت خودکار اجرا می شوند.
1.3 کلیه تجهیزات اتوماتیک عملکرد دستی و اتوماتیک دارند.
2. نمودار طرح هواپیما

فرآیند فنی
1. فرایند فن آوری گالوانیزه شیب گرم

2 عملکرد فرآیند عملکرد کاملاً خودکار

جرثقیل دستی به موقعیت در حال بارگیری ، و هنگام دستیابی ، سیگنال را به صورت دستی آویزان کنید.

2.2 تجهیزات اولیه گالوانیزه غلتکی کامل قبل از درمان ، قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه قطعه شده را به مخزن چربی ، مخزن شستشو ، مخزن اسید و مخزن شار پیاپی بالا برده و سپس در منطقه تخلیه قرار می دهند.

2.3 قطعه کار در منطقه بارگیری بعد از اینکه به وسیله خشکشویی توسط مواد کمکی به قسمت خشک کننده عبور داده شد ، وارد سبد بارگیری می شود ، قطعه کار با تخلیه دستگاه به داخل مایع روی منتقل می شود.

2.4 غوطه ور شدن در مایع روی از طریق غوطه وری روی ، که توسط سانتریفیوژ و سانتریفیوژ برداشته می شود پس از گذشت زمان از غوطه ور شدن و سپس به منطقه تخلیه منتقل می شود.

2.5 قطعه قطعه کار را روی منفجر شدن ، خنک کننده و غیرفعال کردن بریزید
2.6 سرانجام پس از آزمایش ، در کمربند نقاله تخلیه ریخته و ذخیره شود.

تجهیزات ، عملکرد و پارامترهای اصلی خط تولید

1) سیستم انتقال خودکار در حال اجرا

1. عملکرد تجهیزات و پیکربندی قطعات

جرثقیل مسافرتی نوع اتوماتیک 1.1 جرثقیل مسافرتی در اتاق مهر و موم پیش تصفیه قرار دارد و بین دو طرف مخزن حرکت می کند.

پارامترهای تجهیزات:

موتور اصلی: L31m (طول دو ریل) * W2.3 (فاصله دو مرکز ریل) * H4.5m (امکانات کمکی اطراف)

جرثقیل راه آهن میانی جرثقیل تک قطبی: 1 درجه ، سطح سفر V = 6-15m / min (کنترل فرکانس) ، عمل بالابر V = 5-15m / min (کنترل فرکانس) ، ارتفاع بالابری 3200 میلی متر ، کیفیت بالابری - 1000kg (حاوی قطب ، قفسه و وزن قطعه)

زمان قریب به اتفاق: 10min (بالای 10min می تواند تنظیم کند)

ارتفاع بلندکننده نعوظ بارگذاری مواد 1m است

گالری مواد کمکی و خشک کن 1.2:

اندازه: 6500mmx700mm

توان: 18KW

نقاله تخلیه 1.3

اندازه: 3000mmx700mm

توان: 12KW

2) تجهیزات ، جلوگیری از خوردگی تأسیسات.

1. ضد خوردگی مخزن:
ساختار مخزن: پایه های بتونی را روی زمین بسازید و لنگرهای از پیش تعیین شده را برای استفاده خارجی تقویت کنید.
پارامترهای مخزن:

2. خوردگی پایه تجهیزات
سیستم پردازش شار ضد خوردگی ، مخزن پیش تیمار ضد خوردگی ، خنک کننده و مخزن غیرفعال زمین ضد خوردگی.
ضد خوردگی: 5 میلی متر FRP را روی سطح سازه بتونی بمالید
3) گلدان رویی و سیستم کنترل گرمایش
1. گلدان و سیستم گرمایش روی:

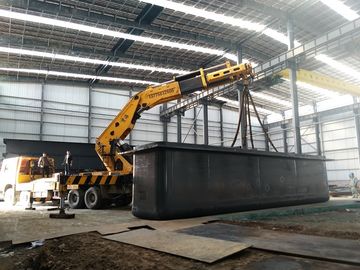

گلدان روی 1.1
According to the geometry size and output demands of workpiece galvanized, the size of galvanizing tank(length ×width ×depth ×thickness): 4000×1000×1000×300 , high temperature resistance castable once casting to form zinc pot, capacity is about 18t, round bottom. با توجه به اندازه هندسه و نیازهای خروجی قطعه کار گالوانیزه ، اندازه مخزن گالوانیزه (طول × عرض × عمق × ضخامت): 4000 1000 1000 300 ، مقاومت در برابر درجه حرارت بالا قابل ریخته گری پس از ریخته گری برای تشکیل گلدان روی ، ظرفیت حدود 18 تن است ، کف گرد Its guarantee period is 4 years, normal use مدت ضمانت آن 4 سال ، استفاده عادی است

1.2 Zinc tank heating equipment: to satisfied to production re quirement and consider molten zinc speed, is loading about 324KW by calculated. تجهیزات گرمایش مخزن روی: برای راضی کردن تولید مجدد و سرعت روی مذاب در نظر گرفته شده ، در حدود 324KW با محاسبه بارگیری می شود. The equipment is adopting galvanizing spec ial heating rod made by international advanced silicon carbide rod, high hot efficiency, long servicing life, completely replace outdated quartz tube protection cover resistance wire heating. تجهیزات تصویب میله گرمایش خاص گالوانیزه ساخته شده توسط میله کاربید سیلیکون پیشرفته بین المللی ، راندمان گرم بالا ، ماندگاری طولانی ، به طور کامل جایگزین گرمایش سیم مقاومت در برابر محافظت از لوله کوارتز منسوخ شده است. Each heater power is 18KW,380V, Y connection, total 18 groups. هر قدرت بخاری 18KW ، 380V ، اتصال Y ، در کل 18 گروه است. Each heater use SSR module, intelligent instrument control temperature by automatic accommodation. هر بخاری از ماژول SSR استفاده می کند ، دمای کنترل دقیق ابزار توسط محل اقامت خودکار. High controlling precise, trouble-free, maintenance-free. کنترل دقیق دقیق ، بدون دردسر و بدون تعمیر و نگهداری.

1.3 گرمایش مخزن شار
سیستم گرمایش الکتریکی گردش داخلی.
مشخصات و پارامترهای فنی:

2. سیستم توزین:
کنترل اتوماتیک ، حداکثر 100 کیلوگرم / سبد است ، دقت آن 2 کیلو گرم است
3. سیستم قرار دادن گلدان
تجهیزات کامل ، زمان گلدان را ضبط کنید ، 1 سبد در دقیقه (در زمان غوطه وری اجازه می دهد فرض کنید)
4. سیستم غوطه وری در گلدان:
تجهیزات انتقال ، کنترل زمان غوطه وری با توجه به ضرب و شتم تولید.
5- خارج از سیستم سانتریفیوژ گلدان
تجهیزات کامل ، کنترل اتوماتیک ، با عملکرد سانتریفیوژ خودکار
6. سیستم چرخش سبد گالوانیزه:
چرخش سبد را با توجه به ضرب و شتم به طور خودکار کنترل کنید
بالاتر از توان 20 کیلو وات است
4) بعد از درمان:
1. انفجار سیستم روی:
بارگیری و تخلیه مواد به طور خودکار ، توان 2KW است
2. سیستم خنک کننده:
بارگیری و تخلیه مواد به طور خودکار ، توان 2KW است
3. سیستم انفعال:
بارگیری و تخلیه مواد به طور خودکار ، توان 2KW است
4. سیستم خشک کردن چرخش:
بارگیری و تخلیه مواد به طور خودکار ، قدرت 5KW است

Ⅵ.تجهیزات حفاظت از محیط زیست (گرد و غبار روی ، فاضلاب و اسیدهای زاید)

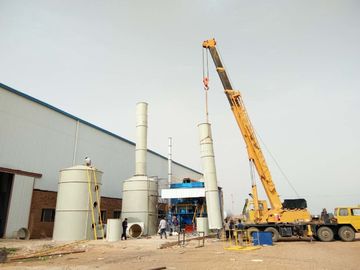

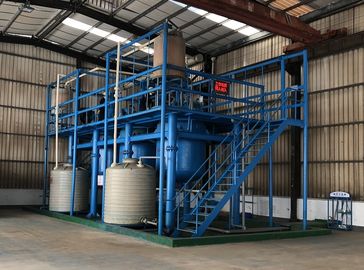

1. اسید هیدروکلریک و سیستم تصفیه گاز اگزوز
مه اسید هیدروکلریک من عمدتا از مخزن شستشوی اسید و بخار مخزن شار ، مخلوطی از مه اسید و بخار است.
طراحی فن آوری 1.1

نمودار جریان فرآیند جذب غبار اسید
توضیحات دستگاه 1.2:
اتاق مهر و موم شده اسید 1.2.1 اسید: اندازه حدود 16500 * 2500 * 3000mm است
