سیستم گرمایش اتوماتیک تانک زنک دوامدار برای کارخانه گالوانیزهای گرم

XLYسیستم گرمایش اتوماتیک مخزن روی کارخانه گالوانیزه کردن گرم

مشخصات:

بر اساس ویژگی های طراحی فرآیند گالوانیزه کردن گرم، این مدل ساده

گرم کردن پالس با سرعت بالا، گرم کردن یکنواخت، بهره وری حرارتی بالا، طول عمر مخزن روی را افزایش می دهد.

سیستم کنترل گرمایش، کل فرآیند نظارت بر داده های زمان واقعی، تشخیص خطا، آژیر.

استفاده از گاز خروجی برای گرم کردن هوا وارد می شود، هزینه سوخت می تواند به میزان ۱۰ درصد کاهش یابد.

خط تولید اصلی مخزن گالوانیزه:

1مخزن گالوانیزه

1.1 با توجه به اندازه هندسی و نیازهای خروجی قطعه گالوانیزه شده، اندازه آبگرمکن گالوانیزه (طول × عرض × عمق × ضخامت × عرض لبه) ، پایین گرد و گوشه گرد،تعیین ظرفیت زینکوزن کل را محاسبه کنید (با میله فولاد تقویت کننده مورد نیاز از طرف گلدان روی) ، مواد آن XG-08 است.

1.2 استاندارد ساخت:

مواد برای خم و بخش فشار باید هیچ نشانه ی پاره شدن نداشته باشند، تمام ترک های جوش باید طبیعی، صاف و مستقیم باشند، نیروی مکانیکی برای اصلاح آن مجاز نیست.

2 طرح شکاف و مواد جفت باید به JB/ZQ4000.3-86 انجام شود.

3 آزمایش ترک جوشکاری انجام JB4730-94 ظرف فشار استاندارد غیر مخرب از جمهوری چین.)

2. گرم کردن مخزن گالوانیزه

2.1 پارامترهای فنی کوره گالوانیزه

سیستم شامل کوره گرم، سیستم سوزان، سیستم کنترل و غیره است. انرژی گرم برای کوره روغن سنگین یا گاز طبیعی، کنترل خودکار جریان سوخت،کنترل بهتر دما در کوره به طوری که دما از مایع روی ثبات یکنواخت تر..

2.2 ابعاد

با توجه به اندازه هندسی و تقاضای خروجی قطعه کاری گالوانیزه شده، اندازه کتری گالوانیزه (طول × عرض × عمق × ضخامت × عرض لبه) ، به عنوان مثال:مخزن گالوانیزه 7000×1200×2200mm ((L×W×D)، بدن کوره ((خطیر): 9000×3200×1800 میلی متر

2.3 پارامتر فنی

دمای کار مایع روی (°C) 435-450 ±2

دمای کوره (دخان) ((°C) ≤650

دمای دیواره کوره (°C) ≤50

تحمل نوسانات دما (°C): ±2

یکنواخت گرمایش بدن کوره (°C):±2

تعداد سوزان (واحد): 2 واحد،450KW/واحد، مصرف: 30 kg/ساعت

2.4 سایر پارامترها

تمام لامپ های ضد انفجاری که در تونل روشن می شوند

2.5 عملکرد فنی)

به عنوان مثال: مخزن گالوانیزه 7000×1200×2200mm ((L×W×D)

9000×3200×1800mm ((بدن کوره)) خشن: 9000×3200×1800mm

ظرفیت تولید: 20000 تن در سال

ظرفیت روی در مخزن: 282 تن)

دمای کار مایع روی: 435-450 °C

دمای کوره (تونل آتش) ۵۸۰ - ۶۲۰°C

درجه حرارت قدرت کامل سرعت افزایش: 60 ~ 200 ° C / h، می تواند به طور خودکار با توجه به منحنی تنظیم تنظیم شود

روش دود: با استفاده از یک فن دود، با توجه به فشار کوره، تنظیم فرکانس AC سرعت.

2.6 قسمت های اصلی کوره

a. ساختار فولادی برای کوره

از جمله پوسته کوره، ماژول پنبه مقاوم در برابر آتش، پتو آتش و سایر مواد

ب. ساختار کوره:)

ساختار دیواره جانبی کوره: قسمت پایین بدن کوره و حفره داخلی کوره چوبی استاندارد، با پوسته کوره جوش فلز 6 میلی متر ضخیمحفره بین صفحه اجاق پودر پر از فیبر شیشه ای است، پوسته کوره از تقویت فولادی ساخته شده است.

ساختار کوره: سوزنده سرعت بالا را در هر دو انتهای ترتیب یک طرفه قطبی مخزن گالوانیزه قرار دهید، روش استخراج دود با استفاده از پایین دود مرکزی.

دستگاه کاهش فشار برای تونل دود و دیواره کوره طراحی شده است که می تواند فشار کوره را به سرعت کاهش دهد.

مخزن گالوانیزه شده توسط یک پن ساختاری فولادی برای کنترل تغییر شکل پشتیبانی می شود.)

تنظیم دستگاه هشدار نشت روی، و حفره جمع آوری نشت روی.)

3. سيستم کنترل درجه حرارت

3.1The temperature of the furnace is measured by the thermocouple and the setting temperature of the PLC (or temperature control meter) is compared with the PID operation of the temperature control meter (or PLC)، و سیگنال پالس مربوطه برای کنترل شیر هوا هر سوزنده خروجی می شود.

4سیستم طراحی مسیر هوایی

استفاده از گاز خروجی برای گرم کردن هوا وارد می شود، هزینه سوخت می تواند به میزان ۱۰ درصد کاهش یابد.

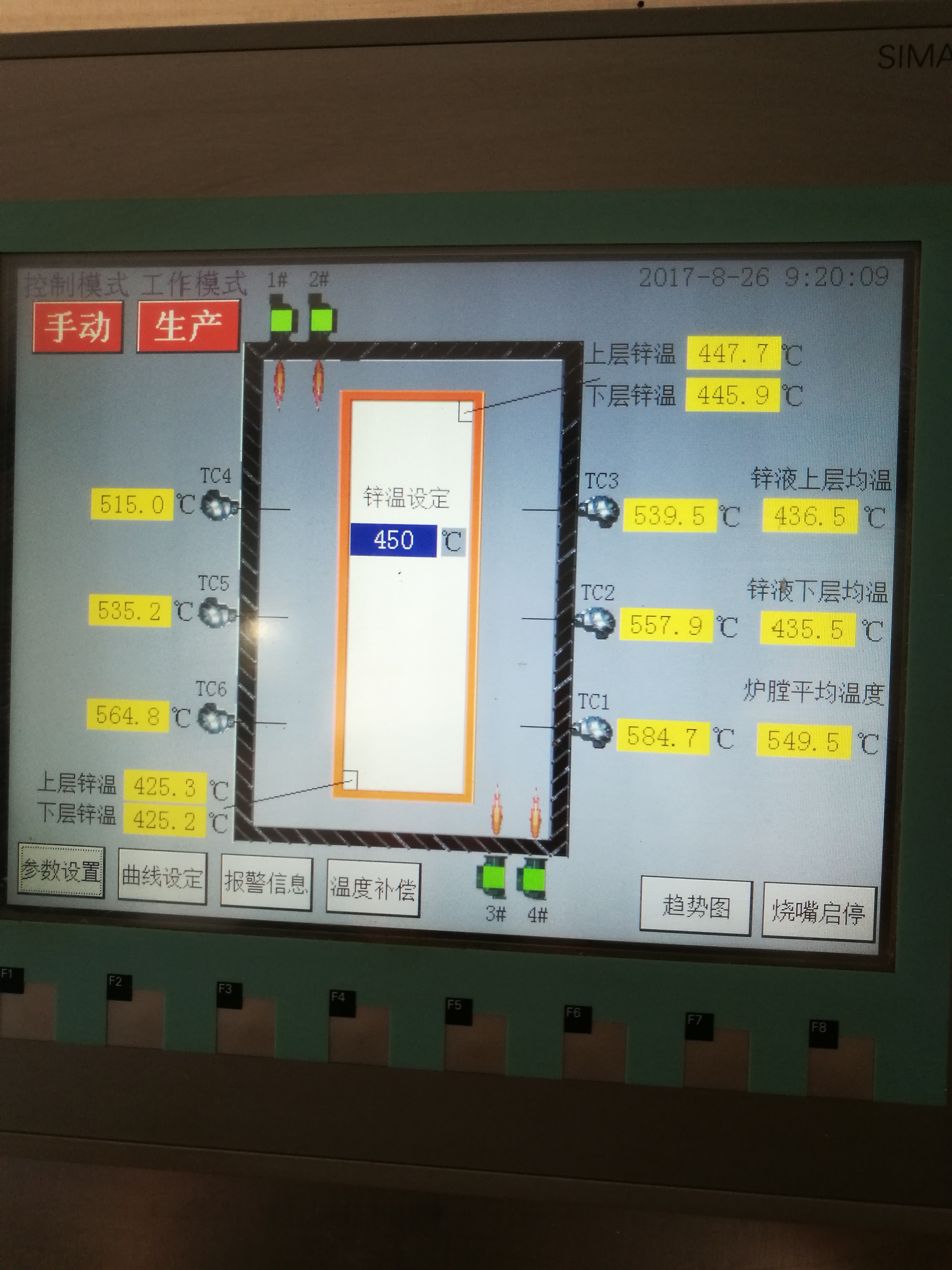

5سیستم کنترل اتوماتیک برای کوره گالوانیزه

سیستم اتوماسیون اساسی کوره شامل دو بخش است: اتوماسیون ابزار و اتوماسیون الکتریکی.کنترلگر دما، دریچه کنترل جریان و غیره. سیستم کنترل به دو حالت تقسیم شده است: دستی و خودکار.

اجاق گاز به 2 منطقه تقسیم شده است، دو ترموپول نوع K، یکی ترموپول کنترل دمای است، دیگری برای تشخیص و مقایسه این منطقه است؛مخزن گالوانیزه دارای دو ترموپول نوع K برای تشخیص دمای مایع روی است. عملکرد کنترل کنترل دمای کوره برای گرفتن دمای مناسب از زنک مایع، زمانی که دمای زنک مایع دمای نزدیک به دمای هدف،سیستم به طور خودکار وارد حالت خنک کننده یا گرم کننده می شود (اصلاح خودکار دمای تنظیم کوره)، دمای مایع روی به آرامی نزدیک به دمای هدف، به طور موثر جلوگیری از اثر جاودانگی دمای. از سوی دیگر، زمانی که دمای مایع روی شروع به کاهش،و دمای پایین تر از محدوده ی دمای مشخصی است.، سیستم به طور خودکار به حالت گرمایش (درجه حرارت کوره به طور خودکار اصلاح می شود) تغییر می کند و فرآیند فوق را تکرار می کند.کل سیستم کنترل با کنترل فشار کوره تکمیل می شودکنترل فشار سوخت و فشار هوا
