این گیاه گالوانیزه طراحی شده است به طوری که لوله ها را می توان به کتری غوطه ور شده و سپس به طور خودکار به ایستگاه درونی خاموش می شود.
دستگاه غوطهوری نوع ستاره ای برای غوطه ور شدن لوله استفاده می شود. این می تواند کمک به تنظیم زمان غوطه ور شدن با انعطاف پذیری با استفاده از برنامه های مختلف در حال اجرا.
پانل لانچر پانل فن آوری داخلی با استفاده از هوای هوای فشرده برای لوله بالای 1 "(از جمله 1") استفاده می شود. استفاده از این تکنولوژی موجب بهبود کیفیت بافت داخلی، صرفه جویی در مصرف بخار و کاهش میزان تولید پودر روی می شود.
سیستم جمع آوری گرد و غبار روی با دقت طراحی می تواند مصرف روی را کاهش داده و به بهبود ایمنی عملیات فیلتر گرد و غبار کمک کند.
قطر اسمی: حداقل 1/2 "- حداکثر 6 "
ضخامت دیوار: حداقل 1.5 میلیمتر - حداکثر 4.5 میلیمتر
طول لوله: 5-6 متر (1/2 " ، 3/4 " ) 4-6 متر (1 " -6 " )
برخی از انواع لوله های مستطیلی و مستطیلی می توانند توسط این خط درمان شوند. اما خط باید در 2 لوله محدود شود، نسبت طول و عرض کوتاه باید در 1.5 و دقیقه محدود شود. ابعاد حفره لوله باید بزرگتر از 25 میلیمتر باشد.
مربع لوله 20 * 20mm 25 * 25mm 30 * 30mm 40 * 40mm 50 * 50mm 60 * 60mm 75 * 75mm 80 * 80mm 90 * 90mm 100 * 100mm 120 * 120mm 127 * 127mm
لوله مستطیل شکل
13 * 26mm؛ 20 * 40mm؛ 25 * 50mm؛ 30 * 60mm؛ 40 * 80mm؛ 50 * 100mm؛ 60 * 120mm؛ 70 * 140mm؛ 80 * 160mm؛ 50.8 * 101.6mm
سیستم گالوانیزه نوع خشک؛
لوله OD زیر 1-1 / 2 "(از جمله 1-1 / 2") با روش خط چهارگانه پردازش می شود؛
لوله OD 2 "-4" (از جمله 4 ") با خط دو خط پردازش می شود.
لوله OD 5 "و 6" با روش تک خطی پردازش می شوند.
خارج از لوله: توسط هوای فشرده با دمیدن بیرونی
در داخل لوله: لوله OD 1/2 "و 3/4" توسط گرمایش بیش از حد بخار درون مخزن نازل.
برای لوله OD بالای 1 "(از جمله 1") تکنیک تراکم پلاسمای لنسر، برای بهبود کیفیت پوشش داخلی، صرفه جویی در مصرف بخار و کاهش تولید پودر روی تصویب می شود.
BS 1387 سری نور و متوسط، DIN 2441 و غیره
سیستم متریک اندازه گیری باید اعمال شود.
منبع تغذیه: با عرضه شهر
منبع اولیه: 380V ± 5٪، 50HZ، 3 فاز، مدار کنترل منبع: 220 و 50 ولت، تک فاز، 24 ولت D، C،
ترانسفورماتور برای مدار کنترل و سیلندر باید توسط فروشنده تهیه شود.
ظرفیت عمومی: abt 260 کیلو وات (کل گیاه؛ شامل تجهیزات کمکی)
فشار: 0.6Mpa (حداقل 0.5Mpa در نقطه کاربرد)
مصرف: 30Nm 3 / h
مصرف: در ظرفیت کامل: تقریبا 1،900،000 کیلو کالری ساعت ساعت
گاز طبیعی 230Nm 3 / hr (مقدار احتراق گاز طبیعی: 8500Kcal / liter)
در حالت خاموش: تقریبا 200،000 کیلوکالری / ساعت
گاز طبیعی: 24 نانومتر 3 / ساعت
فشار گاز قبل از مشعل: حداکثر 0.4Mpa
فشار: 1.25 مگاپاسکال (حداقل 1.0 مگاپیکسل در نقطه سودمندی)
دما: 275 درجه سانتی گراد
لوله های فولادی به ترتیب به ترتیب اسید ترشی، پوشش دو سویه و خشک می شوند. و سپس لوله های خشک با غوطه ور شدن چرخ ستاره به حمام روی غوطه ور می شوند.
نمودار جریان تولید از لوله فولادی سیاه به لوله گالوانیزه به شرح زیر است: (لوله فولادی سیاه)
جدول زیر نمونه هایی از نرخ تولید برای هر اندازه لوله BS Medium را در شرایط مطلوب نشان می دهد.
| اندازه اسمی | وزن لوله | ظرفیت تولید | ||
| که در | کیلوگرم / متر | کیلوگرم / 6.0 متر | pcs./hr.approx. | kg / hr.approx. |
| 1/2 " | 1.22 | 7.32 | 1776 | 13000 |
| 3/4 " | 1.58 | 9.48 | 1688 | 16000 |
| 1 " | 2.44 | 4.64 | 1092 | 16000 |
| 1-1 / 4 " | 3.14 | 18.84 | 850 | 16000 |
| 1-1 / 2 " | 3.61 | 21.65 | 522 | 16000 |
| 2 " | 5.1 | 30.6 | 260 | 16000 |
| 3 " | 6.51 | 39.06 | 410 | 16000 |
| 4 " | 12.1 | 72.6 | 220 | 16000 |
| 5 " | 15.03 | 90.2 | 178 | 16000 |
| 6 " | 17.82 | 106.9 | 150 | 16000 |
توجه داشته باشید :
(1) ظرفیت ظرفیت 16000 کیلوگرم در ساعت محدود شده است که بر اساس ظرفیت گرمایش کتری است.
(2) طول لوله 6 متر است.
(3) ارقام بالا بر اساس 100٪ بهره وری کار است.
(4) زمان غوطه دادن یک عامل بسیار بزرگ از میزان تولید است که پوشش سنگین مورد نیاز است. زمان بستن برای بدست آوردن پوشش پوشش ضروری، اساسا با توجه به ترکیب شیمیایی لوله ها، زمانی که شرایط کار یکسان هستند، متفاوت است. میزان تولید لوله هایی که نیاز به زمان بیشتری دارند، کمتر می شود.
(5) راستی خم شدن لوله ها باید تا حد ممکن کوچک باشد. لوله های با خم شدن بزرگ نمی توانند در این گیاه هموار شوند.
توصیه می شود که خم شدن لوله ها کمتر از 5mm / 6m باشد.
بسته بندی وزن لوله ها معمولا حدود 3 تن به صورت پیوسته تمیز می شود
در تلقیح اسید، تانک 1 سیلندر و 2 سیلندر با استفاده از جرثقیل بیش از سر سواری.
هیچ تکنولوژی شستشوی آب برای صرفه جویی در مصرف آب و کاهش آلودگی محیط زیست اتخاذ نمی شود.
پس از جوشاندن لوله ها در مخزن 1 سیلندر (کثیف) فرو می ریزند و سپس به مخزن 2 سیلندر (تمیز) فرو می روند. محلول شستشوی مخزن 1 و 2 فلاسک با هم به یک سیستم تصفیه گردش می کنند. جریان جریان سیستم گردش 3 متر 3 / ساعت است. محتوای FeCl 2 در مخزن 1 سنت فلکسینگ در حدود 10 گرم در هر لیتر کنترل خواهد شد و مقدار FeCl 2 در محلول پس از ترمیم مجدد، زیر 0.5 گرم در هر لیتر کنترل خواهد شد. این محلول پاک شده به مخزن 2 سیلندر (تمیز) پمپ می شود و محتوای FeCl 2 در مخزن 2 سیلر با 1 گرم در هر لیتر کنترل می شود. راه حل به طور مداوم به مخزن 1 سیلر (کثیف) پمپ می شود و سپس به ایستگاه بازسازی تزریق می شود. به طوری که پس از 2 بار شستن راه حل چسبیده به سطح لوله بسیار تمیز خواهد بود. ریزدانه های تولید کننده روی در مصرف کتری و روی کاهش می یابد.
توصیه می شود از روش چربی زدایی در این سیستم با استفاده از خط لوله ERW خط لوله روغن استفاده نکنید. دیگران لازم است برای اندازه گیری محلول زدایی زباله و آب شستشو اقدام کنید.

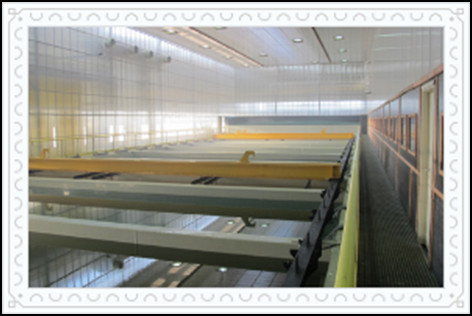

تجهیزات پیش پردازش شامل موارد زیر می باشد
ابعاد: 8000 (L) × 1600 (D) × 1500 (W) میلیمتر
مواد: فیبر شیشه ای با ساختار سبک ملایم.
پس از جوشش، لوله ها در کوره خشک کردن که توسط گاز خروجی از کوره گالوانیزه گرم می شوند، حمل می شوند و خشک می شوند. این شامل موارد زیر است:
ماده: ساختار فولاد
(2) یک مجموعه از واحد درایو با موتور 4KW دنده، که گام به گام اجرا می شود.
(1) کوره (صفحات پرتوی گرمکن چدن) ابعاد: 8500 (L) × 9124 (W) mm
(2) یک مجموعه ای از فولاد لوله مبدل حرارتی برای هوای گرم دمیدن خشک سیستم.
(3) یک مجموعه از مبدل حرارتی فولاد ضد زنگ برای هوای فشرده داغ استفاده شده توسط دمیدن درونی.
(4) یک مجموعه از پوشش پلاستیکی (ساخت فولاد با مواد عایق حرارت)
(5) یک مجموعه از سیستم هوادهی گرم و هوادهی
ظرفیت هوای سرد هوا: 6660 NM 3 / hr
دما: abt. 150 درجه سانتی گراد

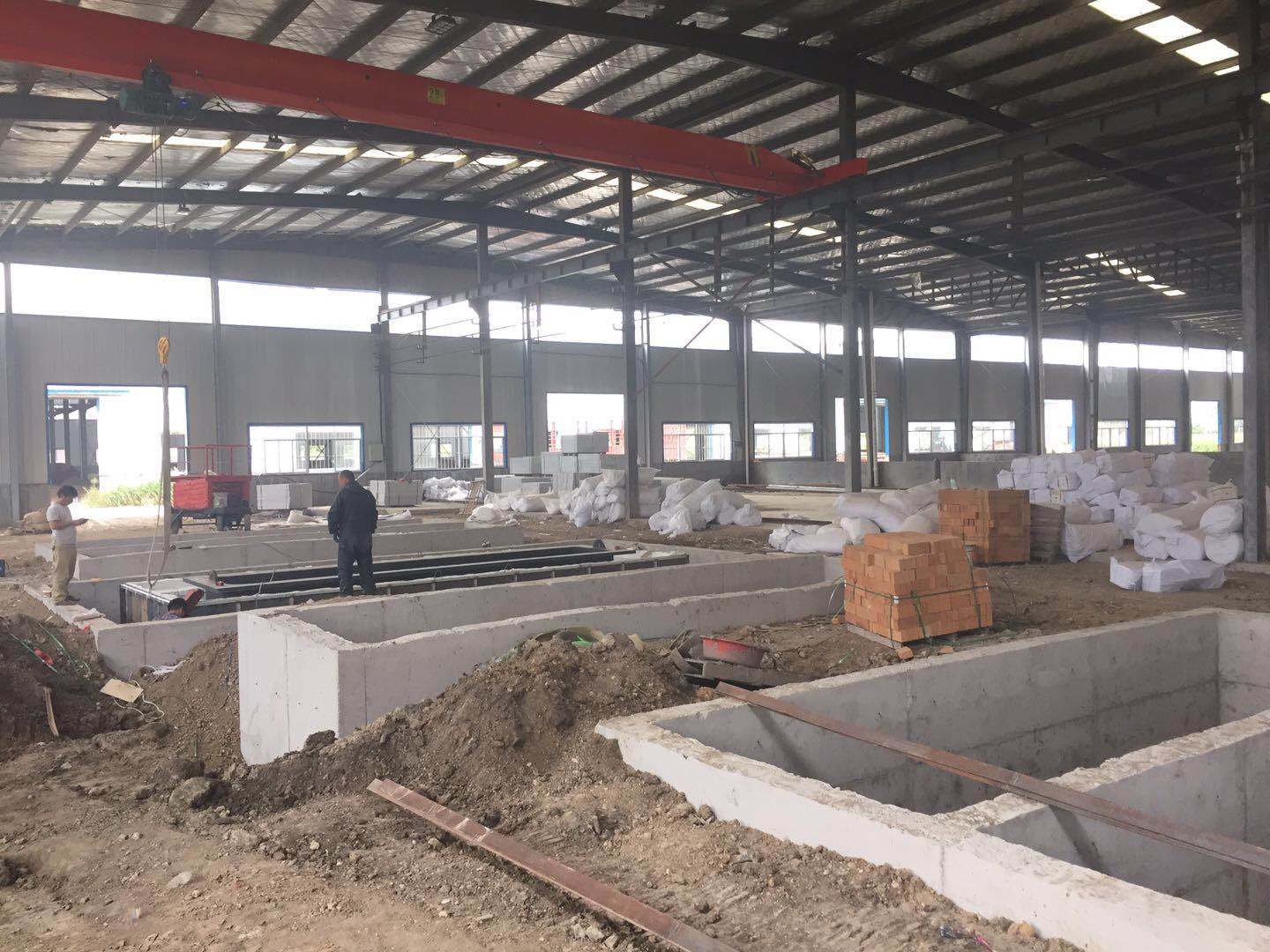

نکته: بنیاد بتن، آجر قرمز و نیروی کار از خریدار تامین می شود. 1 مهندس و 3 کارگر مهارت برای ساخت کوره در محل کار کار خواهند کرد.
لوله های پیش درمان شده و خشک شده از کوره خشک کردن دو تا دو یا چهار بار رول می شوند و در فضای جیب چرخ چرخ ستاره قرار می گیرند.
از آنجا که چرخ ستاره غوطه ور به گام به گام می چرخد، لوله ها به حمام روی می افتند (دمای حمام روی 455-455 درجه سانتیگراد است) و در نهایت به موقعیت خروجی چرخانده می شود. سپس لوله ها توسط یک دستگاه پنوماتیک شروع می شوند و سقوط بر روی قفسه دریافت که در کتری نصب شده است. سپس قلاب بلند لوله فعال می شود و یک صفحه مطبوعاتی که بر روی قلاب نصب می شود، در همان زمان فشار می آورد. با استفاده از این تابع، چهار لوله به طور مرتب در دریافت لبه قلاب و اجتناب از لوله ها به هم می پیوندند. سپس لوله ها با قلاب های بلند بلند می شوند و به درستی از طریق صفحه جدا کننده عبور می کنند و به شیارهای غلتک های مغناطیسی که در بالای حمام روی تنظیم می شوند، متصل می شوند.
همانطور که غلتک های مغناطیسی توسط یک موتور تبدیل فرکانس هدایت می شوند، لوله توسط غلطک های کتری برداشته می شود. در راه واحد تخلیه، روی بیش از حد خارج از لوله توسط وسیله بیرونی دمیدن با هوا فشرده شده برای پاک کردن اثر بهتر، اندازه های مختلف مخزن مخلوط برای اندازه گیری لوله های مختلف استفاده می شود و فشار دم هوای فشرده را می توان با یک شیر تنظیم فشار تنظیم کرد.
هنگامی که لوله به بالای غلطک های خروجی می رسد، آن را به طرف ایستگاه در حال انفجار حرکت می کند. روی بیش از حد داخل لوله از طریق انفجار با بخار با بیش از حد گرم (1/2 "و 3/4") یا پلاگین بلند مدت با هوای فشرده داغ پاک می شود. روش شستشوی داخلی درپوش لنسر بهتر از روش نازل است که میتواند بخار مصرفی را بهبود بخشد، کیفیت دمیدن داخلی را کاهش دهد و مقدار تولید پودر روی را کاهش دهد. اما برای لوله های کوچک (1/2 یا 3/4 ") اگر سوراخ داخلی لوله بدون درمان دگرسازی و یا جوش جوش به خوبی کنترل نمی شود. درهم و برهم زدن درپوش داخلی، دشوار خواهد بود. و مشتری می تواند انتخاب شما با توجه به شرایط شما.
پس از نفوذ داخلی، لوله به یک پرتو گهواره منتقل می شود و سپس به مخزن رطوبت منتقل می شود.
سیستم شامل موارد زیر است:
(1) کوره گالوانیزه
(2) دستگاه های کمکی برای کوره گالوانیزه.

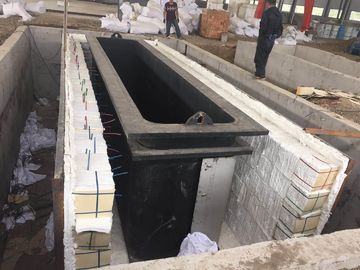

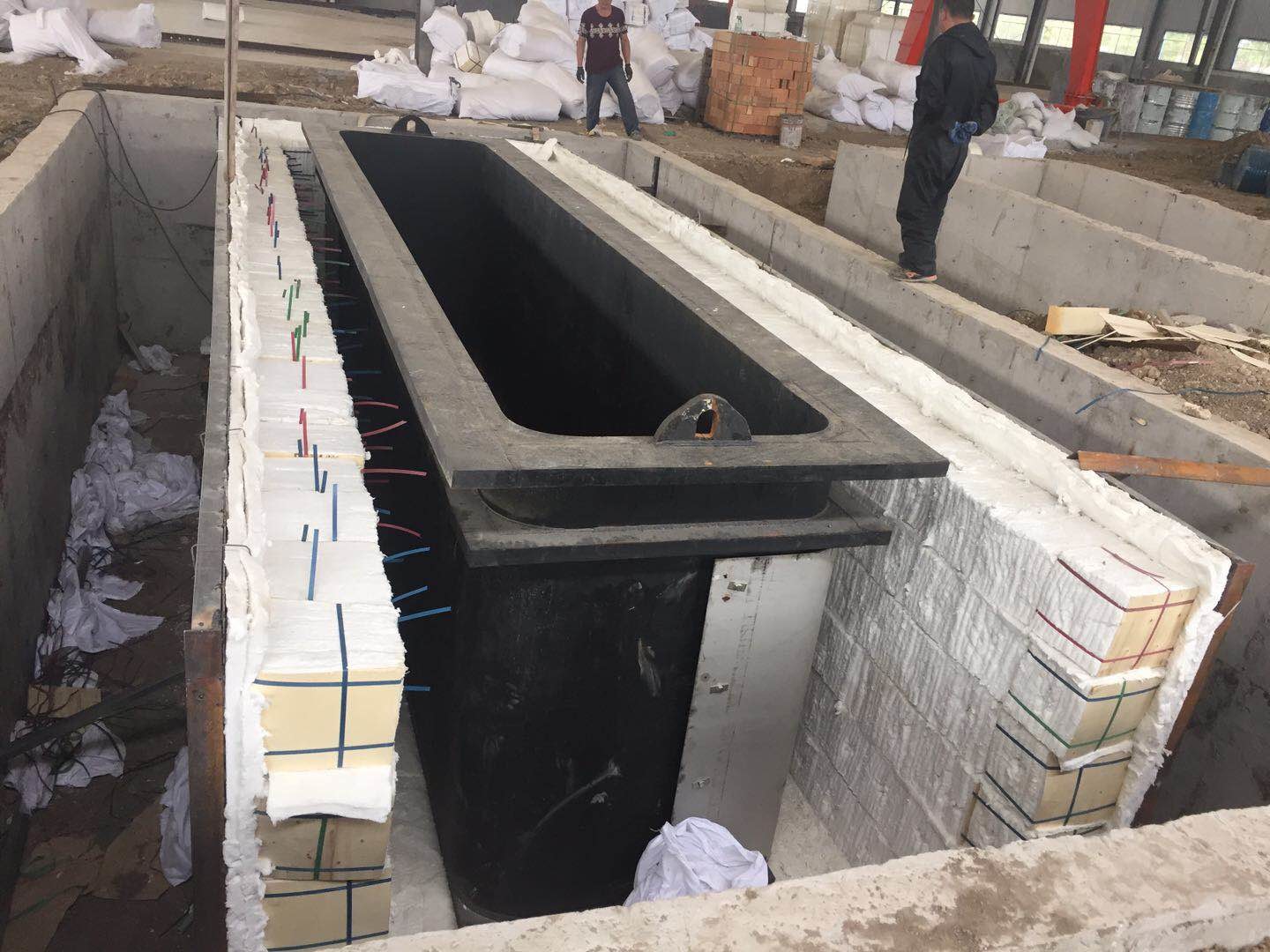

توجه: پایه بتنی، آجر قرمز و نیروی کار از خریدار تامین می شود، 1 مهندس و 3 کارگر مهارت برای ساخت کوره در محل کار کار خواهند کرد.
بعد، ابعاد، اندازه : 18 00 (W) × 2 91 0 (D) × 8000 (L) × 60 (T) میلیمتر (در داخل اندازه های موثر.)
وزن: 37 تن.
مواد بدن: فولاد سیلیکون پایین کم کربن (فولاد چینی مخصوص گالوانیزه).
قسمت بالای با قاب فولادی مسطح گوشه های گرد
از لحاظ سونوگرافی، بدون عارضه، ناخالصی، چاله و غیره آزمایش می شود.
(1) 6 پالس مشعل و لوازم جانبی برای احتراق اتوماتیک
(2) دو مجموعه طرفداران احیا کننده شعله داغ
ظرفیت: 27648 NM 3 / hr
موتور: 7.5 کیلو وات
فشار: 96 میلی متر (H 2 0)، 20 درجه سانتی گراد
دمای کار: 500 تا 800 درجه سانتیگراد
(مواد برای پروانه آلیاژ دمای سلامتی است)
اگر دمای شعله پایین تر از 500 درجه سانتی گراد باشد، طرفداران باید در سرعت کم کار کنند تا موتور از بار بیش از حد جلوگیری شود.
(3) دو مجموعه از قاب پایه نصب برای تعمیر مشعل و فن حلقه.
ماده: ساختار فولاد
(4) فن هوا احتراق
ظرفیت: 4500 NM 3 / ساعت
موتور: 18.5 کیلو وات / 2 پوند
فشار: 9000 میلی متر (H 2 0)، 20 درجه سانتی گراد
(5) سیستم نظارت بر سیستم اتوماتیک احتراق و شعله ور شدن.
(6) دو ترموکوپل در کتری برای نظارت بر دمای ذوب روی در کتری و دو نفر دیگر در کوره برای نظارت بر دمای شعله در کوره کوره نصب شده است.
(1) مجموعه ای از واحد غوطهور چرخ ستاره شامل 4 چرخ ستاره، 1 شفت، 4 طرفدار و سیستم رانندگی با موتور AC N = 5.5Kw، حالت گام در حال اجرا است.
(2) چهار قفسه.
(3) قاب ماشین
(4) یک مجموعه از آسانسور شامل یک قلاب و یک صفحه فشار دادن چرخشی، درایو پنوماتیک است
(5) یک مجموعه از دستگاه فشار ورودی ورودی، رانندگی پنوماتیک.
(6) یک مجموعه از دستگاه خروجی خروجی، رانندگی پنوماتیک.
(7) پنج مجموعه از غلتک مغناطیسی دائمی با دستگاه رانندگی
موتور مبدل AC N = 5.5 کیلو وات.
V = 24-72m / min
موقعیت دستگاه غلطک مغناطیسی (تنظیم بالا-پایین-پایین)،
تمام اجزای زیر در حمام روی دارای خاصی از فولاد سیلیکون کم کربن هستند
(8) دستگاه بیرونی بیرونی
26 مجموعه از حلقه های بیرونی بیرونی برای هر اندازه (از 1/2 "~ 6")
(9) 10 مجموعه لوله جدا کننده لوله.
(10) یک قاب مجموعه ای برای نصب غلتک های مغناطیسی و دستگاه رانندگی آن.
(1) یک مجموعه از کار قاب
(2) یک مجموعه از رولر زاویه زاویه: 13 درجه
(3) 5 مجموعه از غلتک مغناطیسی دائمی و 5 مجموعه غلطک غیر مغناطیسی
(4) یک مجموعه واحد رانندگی برای 10 غلتک
سرعت کشیدن: 20 ~ 60 متر در دقیقه (سرعت نامحدود متغیر).
موتور درایو: موتور مبدل AC N = 5.5 کیلو وات
(5) یک مجموعه از ایستگاه در حال انفجار، درایو پنوماتیک.
برای لوله های OD زیر 1 "دمیدن درونی با نازل هایی با بخار گرم می شود.
برای لوله های OD بالاتر از 1 "(از جمله 1")، دمیدن درونی توسط پلاگین lancer با هوای فشرده گرم حمل می شود.
8 درپوش مخلوط (از 1/2 "~ 3/4")
16 سانتریفیوژ لنسر (از 1 "~ 6")
تمام بلورس برای لوله مربع و لوله مستطیل شکل
به عنوان طول لوله (1/2 "، 3/4") باید از 5m تا 6m پوشش داده شود، سکته مغناطیسی نازل داخلی باید به 800mm بزرگ شود.
(6) راننده و راننده برای موتور درون دمایی و سیستم رانندگی
(7) یک مجموعه از پرش گام به گام با صفحه مغناطیسی، واحد درایو پنوماتیک. موتور: 2 سیلندر Φ160 × 400 برای حرکت به بالا و پایین و 3 سیلندر Φ100 × 800 حرکت عرضی.
(8) سه ستون آسانسور به وسیله موتورها برای کاهش لوله ها از موقعیت شیبدار برای نفوذ داخلی به موقعیت افقی. رک و پین کن، راهنمای خطی توپ، AC motot N = 1.1Kw در مجموع 3 مجموعه استفاده می شود.
(9) یک جعبه جمع آوری گرد و غبار روی روی گرد و غبار پنوماتیک برای کاهش نشت سر و صدا و پودر روی.
پس از سرد شدن در هوای آزاد برای یک زمان مشخص، لوله های گالوانیزه به دمای 70 ℃ ~ 80 ℃ با پرتو گهواره فرو می روند. سپس لوله های فرو رفته از مخزن خنک کننده با بلند کردن دستگاه بر روی میز بازرسی خارج می شوند.
ابعاد: 8500 (L) × 2450 (W) × 1500 (H) میلیمتر
نوع: نوار نقاله زنجیری، گام زدن موتور دنده با ترمز: 7.5 کیلو وات
(1) پمپ (100 متر 3 / ساعت) 3 مجموعه
(2) برج خنک کننده (450،000 کیلوکالری / ساعت) 1 مجموعه (چاله های آب و تامین لوله توسط خریدار)
ابعاد: 8500 (L) × 5000 (W) میلیمتر
موتور AC: 4 کیلو وات
3 مجموعه از دستگاه آویزان برای قرار دادن لوله ها به یک چهار چرخ نقاله غلتکی.
پس از خاموش شدن، لوله ها بر روی میز بازرسی برداشته می شوند و سپس به میز غلتکی منتقل می شوند.
رانندگی فردی، موتور: 11 × 0.35 کیلو وات
سرعت: 72 متر / دقیقه
(1) 11 مجموعه از 4 غلتک شیار، 4 مجموعه از آنها در داخل بخش چاپ برای مغناطیسی برای تثبیت لوله در طول چاپ.
(2) واحد رانندگی.
رانندگی فردی، موتور: 11 × 0.35 کیلو وات
سرعت: 72 متر / دقیقه

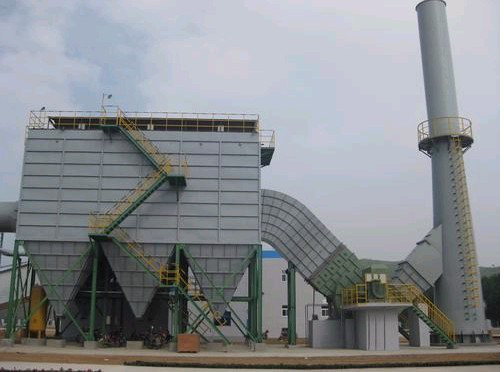

گرد و غبار روی تشکیل شده توسط درون دمیدن توسط فیلتر گرد و غبار روی است.
این شامل موارد زیر است:
نوع: فیلتر کیسه ای
منطقه فیلتر: 200 M 2
کنترل: PLC
ماده: فولاد ملایم
کیسه پوشش: سوزن تترن احساس می شود
سنسورهای مانیتورینگ اختلاف دما و فشار.
ظرفیت: 18000 NM 3
فشار: 307 میلیمتر (H 2 O)
ظرفیت: 2634 NM 3
فشار: 247 Pa
مساحت: 1 M 2 متوسط: دمای بخار از گرم شدن هوا: 80 ℃
نوع: فیلتر کیسه، منطقه فیلتر: 600 M 2 ، کنترل: PLC
مواد: فولاد خفیف، کیسه پوشش: سوزن تترن احساس
نظارت بر اختلاف فشار.
(1) کانال: ماده: ساختار فولاد
(2) مواد دودکش: ساختار فولاد
(3) فن
ظرفیت: 3160 NM 3 / hr
فشار: 106 میلی متر (H 2 O)
موتور: 2.2 کیلو وات
گیاه گالوانیزه باید برای کنترل اتوماتیک طراحی شود. سیستم شامل موارد زیر است:
(1) دیگ بخار 1 س
ظرفیت: 3 تن در ساعت
فشار: 1.25 مگاپاسکال
دما 275 درجه سانتیگراد
(2) کمپرسور هوا 4 مجموعه
Q = 13.3Nm 3 / min
P = 0.8Mpa
N = 75Kw
مبدل های مورد استفاده برای دستگاه های مهم مانند دستگاه غوطه وری، غلتک های مغناطیسی خارج از درون در حال حرکت از مارک زیمنس استفاده می شود. دیگر کاربردهای مهم دیگر فقط برای طرفداران lagre soft شروع از نام تجاری بالا چینی است.
