| محل منبع: | چین |
| نام تجاری: | Xinlingyu |
| شماره مدل: | هیچ یک |
| مقدار حداقل تعداد سفارش: | 1 ست |
|---|
| ابعاد (L * W * H):: | با توجه به اندازه واقعی | مواد لوله:: | فولاد کم کربن ، فولاد خفیف ، کویل GI ، HRC ، CRC |
|---|---|---|---|
| شماره مدل:: | سفارشی | کاربرد:: | زهکشی لوله ها ، لوله های سازه ای ، لوله کشی ساختمانی |
| لایه: | فولاد ، آهن ، دیگر | وضعیت: | جدید |
| برجسته: | کتری روی 13 * 1.2 * 2.2 متر,کتری روی hdg |
||

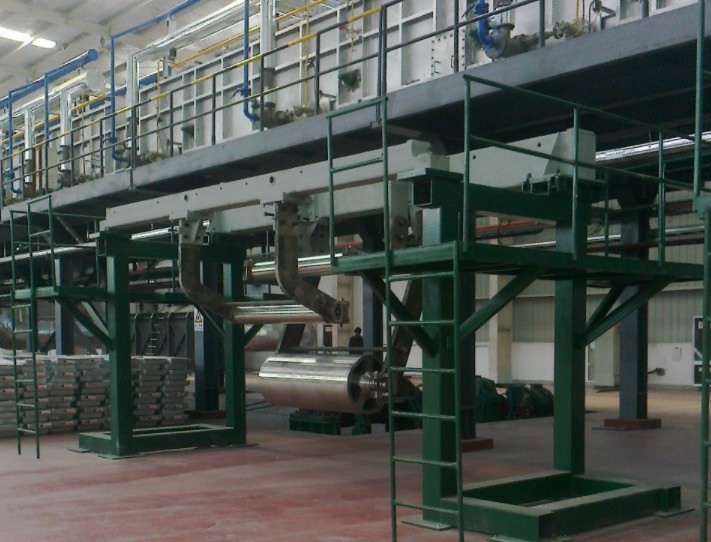

خط گالوانیزه داغ سفارشی برای قطعه کار عظیم
• با انتخاب واحد مدل منطقی ، طرح سرمایه گذاری معقول را انجام دهید.
• طرح تجهیزات رایگان ، برنامه ریزی کارخانه را برای شما فراهم کنید.
• تهیه و ساخت تجهیزات رایگان و رایگان.در صورت لزوم ، برای تجهیزات راهنمایی فنی در محل ارائه دهید
• ساخت پی.
• نصب و راه اندازی تجهیزات را فراهم کنید ، از عملکرد طبیعی خط تولید اطمینان حاصل کنید.
• برای کمک به کارکنان خود که با تجهیزات ASAP آشنا می شوند ، آموزش فنی حرفه ای ارائه دهید.
بخش ورودی:
1 # (2 #) خاموش کردن → 1 # 2 # برش کلیپ تغذیه چوب → غلتک کلیپ همگرایی Machine دستگاه جوش →
1 # غلتک کششی deg چربی زدایی شیمیایی rub اسکراب قلیایی deg چربی زدایی الکترولیتی → آب شستشو → 1 # آبکشی → 2 # آبکشی → 3 # آبکشی ing خشک شدن هوای گرم →
بخش فرآیند:
2 # غلتک کششی → 1 # اصلاح → حلقه ورودی → 2 # اصلاح → 3 # غلتک کششی → غلتک اندازه گیری furn کوره بازپخت → 4 # غلتک کششی حرارتی pot گلدان روی section بخش خنک کننده سریع cooling خنک کننده هوا rol غلتک فرمان برج cooling خنک کننده هوا افقی rol غلتک فرمان cooling خنک کننده آب ing خشک کردن هوای گرم → 3 # اصلاح → دستگاه روشنایی machine دستگاه صاف کششی → انفعال → دستگاه پوشش اثر انگشت مقاوم furn کوره خشک کن → 4 # اصلاح op حلقه صادرات →
بخش خروج:
5 # غلتک کششی → روغن کاری → غلتک قیچی خروجی → غلتک خرچنگ فرمان co کویلر اصلاح کننده EPC → بازرسی → بسته بندی house انبار
a. فن سانتریفوژ پلاستیکی تقویت شده با الیاف شیشه
ظرفیت انفجار: 13000 متر مکعب در ساعت
فشار باد: 2600pa
میزان کار: 15 کیلو وات
ب مخزن برای تصفیه غبار اسید
ظاهر تجهیزات: Φ1.8m × 5.1m
ماده: ص
حجم پردازش: 18000 متر مکعب در ساعت سرعت باد خالی برج: 1.5 متر بر ثانیه
لایه اسپری: 2 سطح زمان تماس: مقاومت کل: 10 ثانیه
برج تصفیه: 900 Pa
حلقه Raschig ، ارتفاع پرکننده حلقه pall: 500 میلی متر (3 سطح)
نسبت مایع گاز: 500: 1
پمپ چرخشی
جریان: 25 متر مکعب در ساعت
آسانسور: قدرت 24 متر: 15 کیلو وات (3 مجموعه)
1.3 پیش بینی اثر
غلظت اولیه غبار اسیدی حدود 43 میلی گرم در متر مکعب است ، پس از اینکه تله پوشانده شده در جاذب اسپری آب بسته شد ، پس از جذب اسپری گازهای خروجی به اتمسفر ، بازده تصفیه غبار اسید کلریدریک در حدود 95٪ است.
2. سیستم پردازش گرد و غبار روی
فرآیند حاکمیت 2.1
س: آیا شما سازنده هستید؟
پاسخ: بله ، ما تولید کننده هستیم. ما 2 کارخانه و تیم فنی خود داریم. خوش آمدید به ما مراجعه کنید.
س: چه نوع مدت پرداختی می توانید انجام دهید؟
A: ما می توانیم T / T و L / C را قبول کنیم.
س: قبل از ارائه پیشنهاد ، به چه اطلاعاتی نیاز دارید؟
A: قطر لوله ، دامنه ضخامت ، کاربرد ، درجه مواد اولیه فولاد ، وزن سیم پیچ و درجه اتوماتیک.
س: اگر تازه کار جدیدی را شروع کنم چه کاری باید انجام دهم؟
پاسخ: بلافاصله با ما تماس بگیرید ، ما مشاور رایگان برای خدمات پیش فروش ارائه می دهیم.همچنین ما می توانیم به شما در حل خرید مواد اولیه (سیم پیچ فولادی) ، آموزش کارگران ، قیمت بازار بین المللی کمک کنیم.
س: چگونه QA را انجام می دهید؟
پاسخ: ما تیم ویژه ای برای انجام QA دقیق داریم ، این یکی از نقاط قوت ماست:
(1) هر جعبه دنده به مدت 8 ساعت با روغن داخل آزمایش می شود تا تضمین کند هیچ نشتی ندارد.
(2) هر شافت از نظر جهش در مرکز بازرسی خواهد شد.
(3) هر غلتک بررسی می شود تا اطمینان حاصل شود که در محدوده تحمل قطعات حیاتی برای همه ابعاد بررسی می شود.
س: چرا باید شما را انتخاب کنم ، تفاوت شما با سایر تامین کنندگان چینی چیست؟
پاسخ: ما بیش از 20 سال در این صنعت متمرکز هستیم ، و به ویژه در ماشین آلات ساخت لوله.خط تولید لوله ساخت ما مستقیماً به روسیه ، ویتنام ، هند ، اندونزی و بسیاری از کشورهای دیگر در آسیا ، آفریقا ، خاور میانه و آمریکای جنوبی صادر می شود.
2.2. شرح فرآیند:
با استفاده از فن استخراج گرد و غبار از اتاق مهر و موم شده برای فیلتر کیسه و سپس از طریق سد برج و توپی توخالی برای افزایش سطح درمان ، استفاده از پاشش اتمی wahout و فیلتر کردن ذرات مضر ، رسیدن به اثر خالص
2.3 معرفی تجهیزات:
2.3.1 اتاق مهر و موم شده دود در خط تولید: 1 مجموعه (8000 * 3700 * 3000 میلی متر)
هر دو طرف ورودی و خروجی مجموعه مهر و موم شده از قبل ، صفحه مقاوم در برابر خوردگی را بر روی سازه فلزی بچسبانید ، ویندوز را در هر دو طرف نصب کنید ، می توانید شرایط اتاق مهر و موم شده را مشاهده کنید. آب خنک کننده همان مهر و موم شده است ، برای جلوگیری از تبخیر رطوبت باعث فرسایش تجهیزات .
2.3.2 گردآورنده گرد و غبار کیسه پالس جت خارج از خط
مولفه های:
تخلیه حجم هوا: 7200 متر3/ ساعت مساحت فیلتر: 120㎡
میزان فیلتر: 1 متر در دقیقه مقاومت در برابر امکانات: 1200-1500Pa
تسهیلات فشار منفی پایدار: 5000Pa
2.3.3 فن پیش نویس القایی
مقاومت گریز از مرکز مقاومت در برابر درجه حرارت بالا را انتخاب کنید ، 1 مجموعه ، سرعت کار 11 کیلووات است ، ظرفیت حمل و نقل: 7200 متر3/ ساعت
2.3.4 شیلنگ هوا: برای تعیین ساختار ساختمان کارخانه (مراجعه به طرح فرآیند)
2.3.5. پس از پردازش ، غلظت گرد و غبار (پودر) 20120mg / m3
Ⅶ.طراحی برق
1. پروژه سیستم کنترل الکتریکی TN - C - S را تصویب می کند.
2. اتخاذ طرح خوب زمین ، با اقدامات حفاظت الکتریکی مانند اتصال کوتاه ، اضافه بار ، نشت. سیم اصلی طراحی به طور جداگانه جریان سنگین و جریان ضعیف است.
3. شروع ، متوقف کردن ، کنترل ، و در همان زمان دارای دستورالعمل جریان ، ولتاژ ، در حال اجرا ، توقف است.
4. کابل مقاوم در برابر حرارت
خدمات فنی
1. ارائه طرح طراحی برای گالوانیزه گرم: نمودار فناوری برای گالوانیزه گرم به جز کارگاه.
2. مواد ، تجهیزات ، طراحی برق ، ساخت ، نصب و ساخت را برای کل خط تولید تهیه کنید.تجهیزات کارگاهی و عمومی مستثنی هستند.
3. ارائه خطایابی کلی در خط تولید و آموزش افراد.
Ⅲ.طرح سیستم
1. شرح طرح
1.1 با در نظر گرفتن عقلانیت هر مخزن گالوانیزه گرم و قطعه کار بارگیری و تخلیه ، کل خط تولید 1 عرض ، 6.5 متر ، طرح کارخانه را تصویب می کند. بارگیری * تخلیه در یک سطح ، مواد اولیه و محصولات نهایی و اتصال از طریق یک در دیگر ، تجهیزات اولیه گالوانیزه گرم در یک در سراسر. (جزئیات در CAD)
1.2 بارگیری و تخلیه قطعه کار به صورت دستی ، سایر کارها به صورت خودکار انجام می شود.
1.3 تمام تجهیزات اتوماتیک تنظیم دستی / خودکار است.
2. نمودار چیدمان هواپیما
process فرآیند فنی
1. فرآیند فن آوری گالوانیزه گرم
2 عملکرد کاملاً اتوماتیک عملکرد
2.1 عملکرد جرثقیل دستی به موقعیت بارگیری ، و به صورت دستی در گروه آویزان ، سیگنال هنگام اتمام.
2.2 تجهیزات تصفیه غلتکی اتوماتیک کامل ، گالوانیزه ، قطعه کار را به طور متوالی در مخزن اسید و مخزن شار قرار می دهند ، سپس در منطقه تخلیه قرار می دهند.
2.3 قطعه کار در منطقه تخلیه پس از اینکه توسط مواد کمکی به محل خشک شدن هدایت شد ، وارد سبد بارگیری می شود ، قطعه کار توسط دستگاه تخلیه در مایع روی برداشته می شود.
2.4 غوطه ور شدن در مایع روی از طریق سیستم غوطه وری روی ، پس از برآوردن زمان غوطه وری توسط سانتریفیوژ و سانتریفیوژ برداشته شده و سپس به منطقه تخلیه منتقل می شود
2.5 قطعه کار را روی روی ، انفجار و خنک کننده ریخته کنید.
2.6 سرانجام پس از آزمایش در تسمه نقاله تخلیه ، ذخیره کنید.
خط تولید تجهیزات ، عملکرد و پارامترهای اساسی
1) سیستم انتقال اتوماتیک در حال اجرا
1. عملکرد تجهیزات و پیکربندی قطعات
جرثقیل مسافرتی اتوماتیک 1.1 نوع جرثقیل جرثقیل مسافرتی در اتاق مهر و موم پیش ساخته قرار دارد و بین دو طرف مخزن حرکت می کند.
پارامترهای تجهیزات:
موتور اصلی: L31m (طول دو ریل) * W2.3 (فاصله دو ریل از مرکز) * H4.5m (امکانات کمکی اطراف)
جرثقیل شیب دار تک قطب ریل وسط: 1 ست ، سطح حرکت V = 6-15 متر در دقیقه (کنترل فرکانس) ، عملیات بلند کردن V = 5-15 متر در دقیقه (کنترل فرکانس) ، ارتفاع بلند کردن 3200 میلی متر ، کیفیت بلند کردن 1000 کیلوگرم (حاوی قطب ، رک و وزن قطعه)
زمان اجرای سریع: 10 دقیقه (بالای 10 دقیقه می تواند تنظیم کند)
height ارتفاع بالابر نعوظ در حال بارگذاری مواد 1 متر است
1.2 کالسکه کمکی و گالری خشک کن:
اندازه: 6500mmx700mm
قدرت: 18 کیلو وات
1.3 نوار نقاله تخلیه
اندازه: 3000mmx700mm
قدرت: 12 کیلو وات
2) تجهیزات ، جلوگیری از خوردگی تاسیسات.
1. مخزن ضد خوردگی:
ساختار مخزن: پایه بتنی را روی زمین ایجاد کنید و لنگرگاه از پیش تعیین شده را برای استفاده خارجی تقویت کنید.
پارامترهای مخزن:
| نام | کم نور (L * W * Hmm) | تعداد | تابع |
| مخزن چربی زدایی | 1580 * 700 * 1000 | 6 مجموعه | روغن و زنگ زدگی را از بین ببرید |
| مخزن اسید | 1580 * 700 * 1000 | 3 مجموعه | زنگ زدگی را از بین ببرید |
| مخزن شستشو | 1580 * 700 * 1000 | 4 مجموعه | |
| مخزن شار | 1580 * 700 * 1000 | 1 مجموعه | سطح فعال قطعه کار |
2. سیستم توزین:
کنترل اتوماتیک ، حداکثر 100 کیلوگرم در سبد ، دقت آن 2 کیلوگرم است
3. سیستم قرار دادن در گلدان
تجهیزات کامل ، زمان گلدان را ثبت کنید ، 1 سبد در دقیقه (در زمان غوطه وری پیش فرض اجازه می دهد)
4. سیستم غوطه وری در گلدان:
تجهیزات انتقال ، کنترل زمان غوطه وری با توجه به ضرب و شتم تولید.
5. خارج از سیستم سانتریفیوژ گلدان
تجهیزات کامل ، کنترل خودکار ، با عملکرد سانتریفیوژ خودکار
6. سیستم چرخش سبد گالوانیزه:
چرخش سبد را با توجه به ضرب و شتم به طور خودکار کنترل کنید
بالاتر از توان کل 20KW است
4) پس از درمان:
1. انفجار سیستم روی:
بارگیری و تخلیه مواد به طور خودکار ، قدرت 2 کیلو وات است
2. سیستم خنک کننده:
بارگیری و تخلیه مواد به طور خودکار ، قدرت 2 کیلو وات است
3. سیستم انفعال:
بارگیری و تخلیه مواد به طور خودکار ، قدرت 2 کیلو وات است
4. سیستم خشک کردن چرخشی:
بارگیری و تخلیه مواد به طور خودکار ، قدرت 5 کیلو وات است
Ⅵ.تجهیزات حفاظت از محیط زیست (گرد و غبار روی ، فاضلاب و اسید پسماند)
1. سیستم تصفیه غبار و هیدروکلریک اسید
غبار اسید کلریدریک به طور عمده از مخزن شستشوی اسید و بخار مخزن شار ، مخلوطی از غبار اسید و بخار است.
1.1 طراحی فن آوری
نمودار جریان فرآیند جذب غبار اسید
1.2 توضیحات دستگاه:
1.2.1 اتاق اسفنجی مهر و موم شده: اندازه حدود 16500 * 2500 * 3000 میلی متر است
