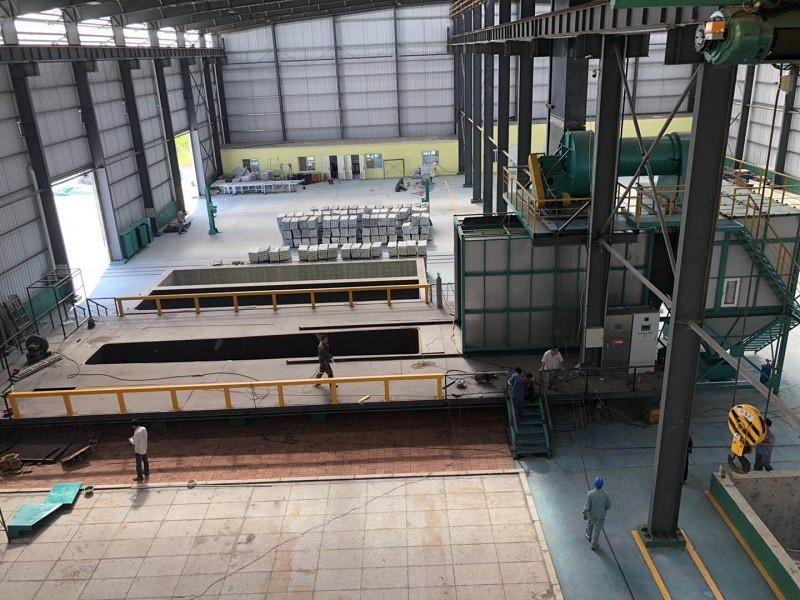

HRC CRC دستگاه گالوانیزه گرم برای لوله های تخلیه

خط گالوانیزه گرم سفارشی برای قطعه کار بزرگ

Ⅰ. نکات کلیدی فناوری خط تولید:
این پروژه از سه سیستم، گالوانیزه گرم اتوماتیک، سیستم کنترل محیطی، سیستم لجستیکی، کل پروژه مبتنی بر حفاظت از محیط زیست، صرفه جویی در مصرف انرژی و کاهش نیروی انسانی است.
تکنولوژی کلیدی:
1. پروژه خط تولید گالوانیزه گرم حفاظت از محیط زیست کاملاً اتوماتیک
2. سیستم کنترل لجستیکی خودکار، می تواند در تنظیم زمان واقعی با توجه به ضربان تولید، استفاده از منابع کارآمد.
3. کوره انرژی پاک را برای گرم کردن دیگ روی، کنترل خودکار دمای کوره، افزایش عمر مفید دیگ روی استفاده می کند.
4. کل مجموعه گازهای زباله بسته، استاندارد تصفیه و تخلیه متمرکز، انتشار صفر.

Ⅱ.پارامترهای فنی
1. اندازه گلدان روی: گلدان غیر آهنی، 13 * 1.2 * 2.2 متر، ظرفیت حدود 221 تن است.
2. خروجی: 44200 تن در سال
3. نوع گرمایش: گرمایش گازوئیل یا گاز طبیعی
4. شیفت کاری: 3 شیفت (8 ساعت / شیفت، زمان کار سال 300 روز، 3 شیفت، زمان کار روزانه 20 ساعت)
5. Layout: جزئیات در طرح طرح.
6. برق و آب
6.1 حداکثر توان تجهیزات الکتریکی حدود 650 کیلووات است.
6.2 در تولید 1 تن به طور متوسط ​​0.01 میلیون نیاز دارد³آب، فشار نمی تواند کمتر از 0.2MPa باشد.
6.3 سطح PH آب 6.5 تا 8 است، آب لوله کشی، آب رودخانه یا آب چاه قابل پذیرش است، عمدتاً برای مصرف مکمل در طول تولید.
7. سیستم تصفیه حفاظت از محیط زیست: گاز زباله و تصفیه جامد زباله برای تولید سالم.
8. هوای فشرده: فشار خون 0.6Mp/cm²، تقاضای هوا 6 متر³/h.

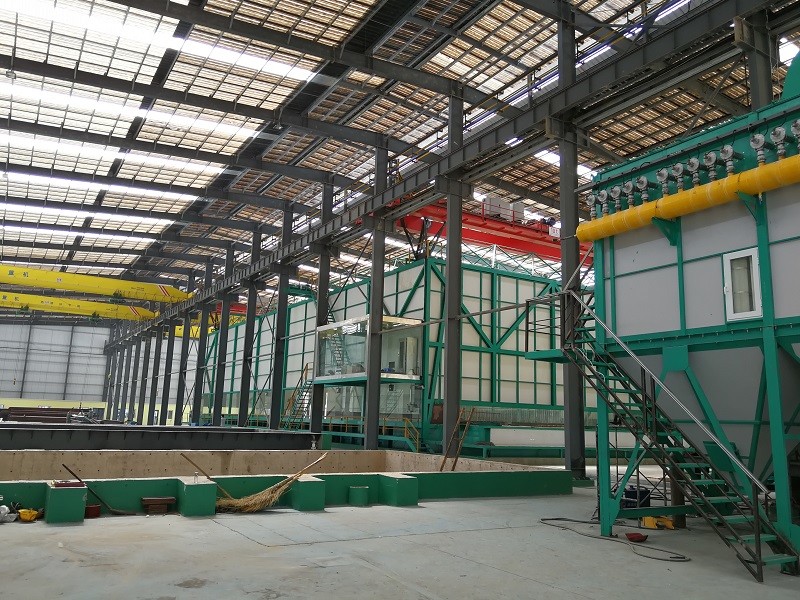

ساختار اتاق مهر و موم شده: صفحه رزین مصنوعی پروفیل چوب روی قاب ساختاری فولادی، می تواند بیش از بیست سال ضد خوردگی را متوجه شود، صفحه اتاق مهر و موم شده سفارشی فقط در شرکت ما است.با قرار دادن پنجره شفاف بر روی دیوار اتاق مهر و موم شده، این به نفع کارگرانی است که بر روی سکوی سازه فولادی قرار دارند تا شرایط کار را مشاهده و کار کنند.دودکش را در یک طرف دیوار مخزن اسید نصب کنید و فاصله تا زمین به ارتفاع 2.5 متر است، برج شستشوی مه اسیدی تا مه اسیدی توسط فن القایی.

1.2.2 پارامترهای طراحی برج تصفیه:

برج شستشوی مه اسیدی مه دودکش اسیدی در مه اسیدی سرپوشیده بسته تولید ترشی می کند.3 مجموعه سیستم جمع آوری تولید غبار اسیدی را با توجه به ظرفیت واقعی تأسیسات جمع آوری می کند، مجدداً از طریق اسپری مشروب قلیایی و سیستم شستشوی تصفیه برای تصفیه آن.

فن سانتریفیوژ پلاستیکی تقویت شده با الیاف شیشه

ظرفیت انفجار: 13000 متر مکعب در ساعت

فشار باد: 2600pa

سرعت کار: 15 کیلو وات

b. مخزن برای تصفیه غبار اسیدی

ظاهر تجهیزات: Φ1.8 × 5.1 متر

مواد: pp

حجم پردازش: 18000 متر مکعب در ساعت سرعت باد برج خالی: 1.5 متر بر ثانیه

لایه اسپری: 2 سطح زمان تماس: مقاومت کل: 10 ثانیه

برج تصفیه: 900 پا

حلقه Raschig، ارتفاع پرکننده حلقه کمرنگ: 500 میلی متر (3 سطح)

نسبت مایع گاز: 500:1

ج.پمپ گردشی

جریان: 25 متر مکعب در ساعت

بالابر: 24 متر قدرت: 15 کیلووات (3 مجموعه)

1.3 پیش بینی اثر

غلظت اولیه غبار اسیدی در حدود 43 میلی گرم بر متر مکعب است، پس از تله بسته پوششی به جاذب اسپری آب، راندمان تصفیه غبار اسید هیدروکلریک حدود 95٪ است، پس از جذب اسپری گاز خروجی به اتمسفر.

2. سیستم پردازش گرد و غبار روی

فرآیند حاکمیت 2.1

2.2. شرح فرآیند:

از فن استخراج گرد و غبار از اتاق مهر و موم شده به فیلتر کیسه و سپس از طریق مانع برج و توپ توخالی برای افزایش سطح درمان استفاده کنید، روش اسپری اتمیزه را اتخاذ کنید و ذرات مضر را فیلتر کنید و به اثر پاکسازی برسید.

2.3 معرفی تجهیزات:

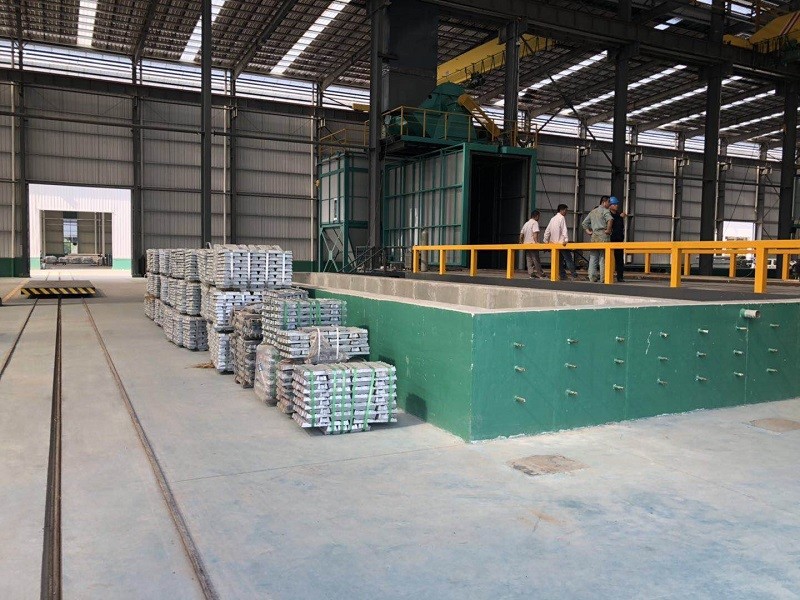

2.3.1 اتاق دود مهر و موم شده در خط تولید: 1 مجموعه (8000 * 3700 * 3000 میلی متر)

هر دو طرف ورودی و خروجی مجموعه مهر و موم شده، صفحه مقاوم در برابر خوردگی را روی سازه فولادی بچسبانید، پنجره ها را در دو طرف نصب کنید، می توانید شرایط اتاق مهر و موم شده را رعایت کنید. آب خنک کننده یکسان مهر و موم شده است، به منظور جلوگیری از تبخیر رطوبت باعث فرسایش تجهیزات می شود. .

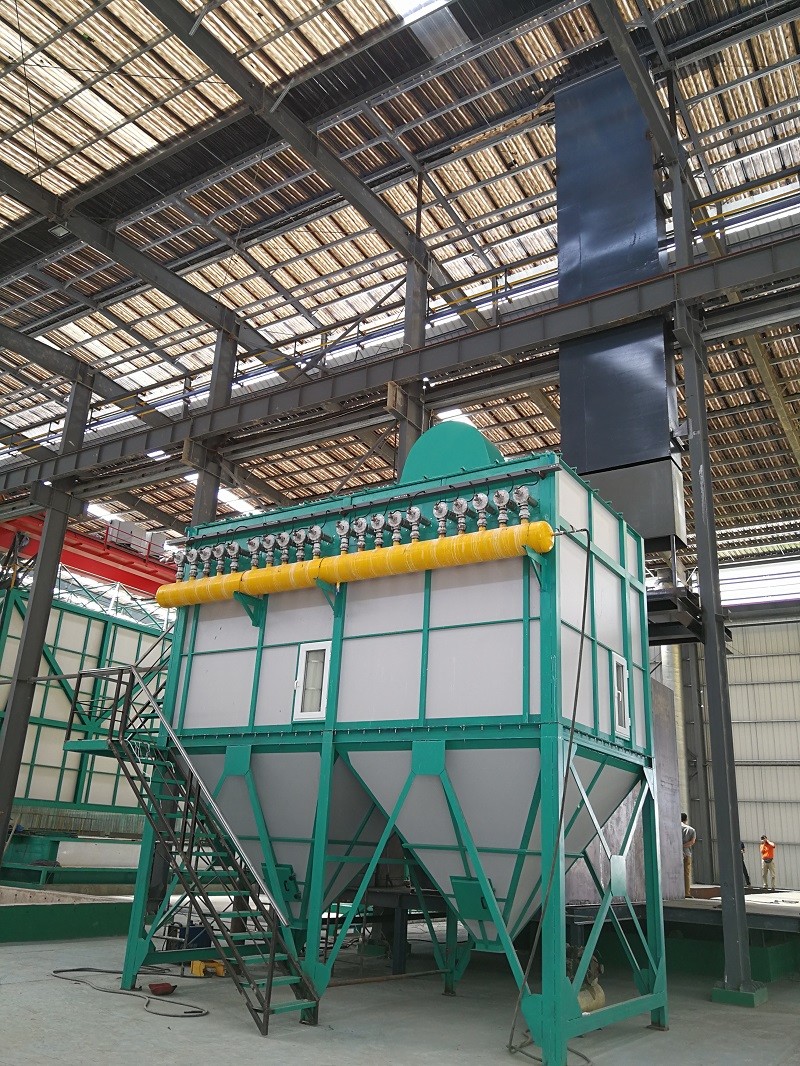

2.3.2 جمع آوری گرد و غبار کیسه پالس جت آفلاین

مولفه های:

حجم هوای تخلیه: 7200 متر³منطقه فیلتر / ساعت: 120㎡

نرخ فیلتر: 1 متر در دقیقه مقاومت تسهیلات: 1200-1500 پاسکال

فشار منفی پایدار تاسیسات: 5000Pa

2.3.3 فن پیش نویس القایی

فن سانتریفیوژ القا شده با مقاومت در برابر دمای بالا، 1 مجموعه، سرعت کار 11 کیلووات، ظرفیت حمل و نقل: 7200 متر را انتخاب کنید³/h.

2.3.4 شیلنگ هوا: با توجه به ساختار ساختمان کارخانه برای تعیین (به طرح فرآیند مراجعه کنید)

2.3.5. پس از پردازش، غلظت گرد و غبار (پودر) ≤120mg/m³

Ⅶ.طراحی برق

1. پروژه سیستم کنترل الکتریکی TN - C - S را تصویب می کند.
2. اتخاذ طراحی زمین خوب، با اقدامات حفاظتی الکتریکی مانند اتصال کوتاه، اضافه بار، نشتی. اصل طراحی سیم به طور جداگانه جریان سنگین و جریان ضعیف.
3. راه اندازی، توقف، کنترل، و در عین حال دستورالعمل های جریان، ولتاژ، در حال اجرا، توقف.
4. کابل مقاوم در برابر حرارت.

Ⅷ.خدمات فناوری

1. ارائه طرح طراحی برای گالوانیزه گرم: نمودار فناوری برای گالوانیزه گرم به جز کارگاه.

2. ارائه مواد، تجهیزات، طراحی برق، ساخت، نصب و ساخت برای کل خط تولید.تجهیزات کارگاهی و عمومی مستثنی هستند.

3. ارائه اشکال زدایی به طور کلی در خط تولید و آموزش افراد.

Ⅲ.طرح بندی سیستم
1. توضیحات طرح
1.1 با توجه به منطقی بودن هر مخزن گالوانیزه گرم و بارگیری و تخلیه قطعه کار، کل خط تولید 1 عرض، 6.5 متر، طرح کارخانه را اتخاذ می کند. بارگیری * تخلیه در یک عرض، مواد اولیه و محصولات نهایی و در سراسر اتصال در یک عرض، تجهیزات گالوانیزه گرم اولیه در یک واحد. در عرض. (جزئیات در CAD)
1.2 بارگیری و تخلیه دستی قطعه کار، سایر عملیات همه به صورت خودکار اجرا می شوند.
1.3 همه تجهیزات اتوماتیک تنظیم شده اند و عملکرد دستی / اتوماتیک دارند.
2. نمودار طرح صفحه


معرفی:

گالوانیزه گرم یک روش کارآمد برای جلوگیری از خوردگی فلز است، محصولاتی که به طور گسترده در تاسیسات سازه های فولادی در صنایع مختلف استفاده می شود.قطعات فولادی زنگ زده را در کتری مایع روی مذاب 450 درجه سانتیگراد قرار دهید، روی سطح قسمت فولادی را بچسبانید تا فلز ضد خوردگی شود.

Ⅳ.فرایند تکنولوژیکی
1. فرآیند فن آوری گالوانیزه گرم

2.عمل فرآیند عملیات کاملاً خودکار

2.1 کارکرد جرثقیل دستی تا موقعیت بارگیری، و به صورت دستی در گروه آویزان می شود، هنگام تکمیل سیگنال می دهد.

2.2 تجهیزات گالوانیزه غلتکی تمام اتوماتیک قبل از عملیات، قطعه کار را به صورت متوالی به مخزن اسید و مخزن فلاکس بالا می برد، سپس در منطقه تخلیه قرار می دهد.

2.3 کار در منطقه تخلیه وارد سبد بارگیری می شود پس از اینکه توسط مواد کمکی به گذرگاه خشک کردن هدایت می شود، قطعه کار با دستگاه تخلیه به مایع روی بلند می شود.

2.4 غوطه ور شدن در مایع روی از طریق سیستم غوطه وری روی، با سانتریفیوژ و سانتریفیوژ پس از برآورده شدن زمان غوطه وری بلند شده و سپس به منطقه تخلیه منتقل می شود.

2.5 قطعه کار را در انفجار روی، خنک کننده و غیرفعال کردن بریزید.
2.6 در نهایت به تسمه نقاله تخلیه بریزید، پس از آزمایش ذخیره کنید.

Ⅴ.تجهیزات اساسی خط تولید، عملکرد و پارامترها

1) سیستم انتقال خودکار در حال اجرا

1. عملکرد تجهیزات و پیکربندی جزء

جرثقیل مسافرتی اتوماتیک نوع دروازه ای 1.1 جرثقیل مسافرتی در اتاق آب بندی پیش تصفیه قرار دارد و بین دو طرف مخزن حرکت می کند.

پارامترهای تجهیزات:

①موتور اصلی: L31m (طول دو ریل) *W2.3 (فاصله مرکز دو ریل) *H4.5m (تاسیسات کمکی اطراف)

② جرثقیل ترشی تک قطبی ریل میانی از نوع دروازه ای: 1 مجموعه، حرکت در سطح V=6-15 متر در دقیقه (کنترل فرکانس)، عملیات بلند کردن V = 5-15 متر در دقیقه (کنترل فرکانس)، ارتفاع بالابری 3200 میلی متر، کیفیت بالابری≤1000 کیلوگرم (حاوی میله، قفسه و وزن قطعه)

③ زمان اجرای زمین: 10 دقیقه (بالای 10 دقیقه قابل تنظیم است)

④ارتفاع بالابر بارگیری مواد 1 متر است

1.2 واگن مواد کمکی و گالری خشک کن:

اندازه: 6500mmx700mm

قدرت: 18 کیلو وات

1.3 نوار نقاله تخلیه

اندازه: 3000mmx700mm

قدرت: 12 کیلو وات

2) تجهیزات، پیشگیری از خوردگی تاسیسات.

1. ضد خوردگی مخزن:
ساختار مخزن: پایه بتنی را روی زمین ایجاد کنید و لنگرهای از پیش تعیین شده را برای استفاده خارجی تقویت کنید.
پارامترهای مخزن:

2. سیستم توزین:
کنترل خودکار، حداکثر 100 کیلوگرم / سبد، دقت ± 2 کیلوگرم است
3. سیستم قرار دادن در قابلمه
کل تجهیزات، زمان در گلدان را ضبط کنید، 1 سبد در دقیقه (زیر زمان غوطه وری اجازه می دهد تا فرض کنید)
4. سیستم غوطه وری در گلدان:
تجهیزات انتقال، زمان غوطه وری را با توجه به ضربان تولید کنترل کنید.
5. سیستم سانتریفیوژ خارج از دیگ
تجهیزات کامل، کنترل خودکار، با عملکرد سانتریفیوژ خودکار
6. سیستم چرخش سبد گالوانیزه:
چرخش سبد را بر اساس ضربان به طور خودکار کنترل کنید
بیش از توان کل 20 کیلو وات است
4) پس از درمان:
1. سیستم انفجار روی:
بارگیری و تخلیه مواد به طور خودکار، قدرت 2KW است
2. سیستم خنک کننده:
بارگیری و تخلیه مواد به طور خودکار، قدرت 2KW است
3. سیستم غیرفعال سازی:
بارگیری و تخلیه مواد به طور خودکار، قدرت 2KW است
4. سیستم خشک کردن چرخشی:
بارگیری و تخلیه مواد به طور خودکار، قدرت 5 کیلو وات است

Ⅵ.تجهیزات حفاظت از محیط زیست (گرد و غبار روی، آب فاضلاب و اسید زباله)
1. مه اسید هیدروکلریک و سیستم تصفیه گازهای خروجی
غبار اسید هیدروکلریک من عمدتاً از مخزن شستشوی اسید و بخار مخزن شار، مخلوطی از غبار اسید و بخار است.
1.1 طراحی فناوری

نمودار جریان فرآیند جذب غبار اسیدی
1.2 توضیحات دستگاه:
1.2.1 مه اسیدی اتاق مهر و موم شده: اندازه حدود 16500 * 2500 * 3000 میلی متر است
